便携式媒体播放器编码解码器的应用

　　音频功能便携设备(如便携式媒体播放器，多媒体手机)要求音频回放时间要长，即要求电池寿命要长。要使便携设备电池寿命长，一方面提高电池质量，更重要的是便携设备所用元器件功耗要低。便携装置的电池寿命是系统功率和音频编码解码器(CODEC)功率的函数，可表示为：

　　其中K为与电池容量、电池电压和电源变换器效率有关的因数，A为系统功耗，B为音频CODEC功耗。为了保持在小和薄形状因数前题下提高电池寿命，要求功率和音频信号通路中的所有元器件必须降低功耗。

　　为此欧胜微电子(Wolfson Microelectronics)推出新一代超低功耗音频CODEC WM8905，使音频功能便携装置电池寿命大大降低，使音频回放时间延长高达40个小时。

　　WM8903超低功耗CODEC

　　WM8903功能框图示于图1，其特点如下：

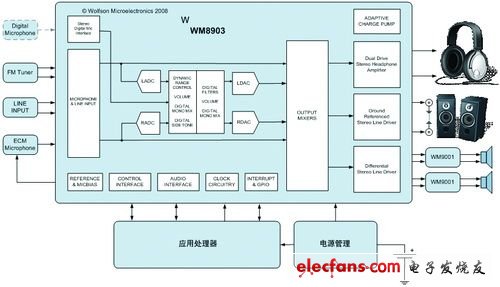

　　图1 WM8903功能框图

　　·SmartDACTM技术—这是一种独特的低功率DAC开关架构，使DAC到耳机的功耗只有4.4毫瓦，可通过编程调节“性能与输出功率”曲线的能力使系统设计者能优化每一种使用情况(处于连接或移动等不同状态)。

　　·W类放大器技术—采用了一种自适应双驱动电荷泵和直流伺服芯片架构。W类耳机放大器能够智能地追踪实际的音乐信号级别，并使用一种自适应双驱动器的电荷泵来优化功耗。这种架构不仅优化了功耗，也无需大的直流阻塞耳机电容器，极大地节省了PCB空间和音频子系统的BOM。通过改进的低音响应，使音频性能得以提升。

　　·SilentSwitchTM技术—该技术通过集成复杂的钳位和音序器电路使“pops&clik”(喇叭上电噼叭声)最小。

　　·动态范围控制器—采用一个“快速释放”的脉冲噪音过滤器，在响亮的脉冲噪音存在的情况下，可提高录制声音的解析度，优化了录制的声音质量。

　　·控制定序器—延迟时间可编程的定序器可启动/关断WM8903的多个单元，可显著地减少“噼叭声”，并且简化了软件驱动器开发时间。

　　·数字麦克风接口—此接口能提供较高的SNR(信噪比)和改善灵敏度匹配。

　　应用

　　WM8903是专为显著延长音频功能便携设备的回放时间而设计，主要应用于便携式音频应用，包括PMP/MP3播放器、多媒体手机、手持游戏系统、数字视频相机、录音机等。图2示出WM8903在便携式媒体播放器中的应用。

　　图2 便携媒体播放器框图
