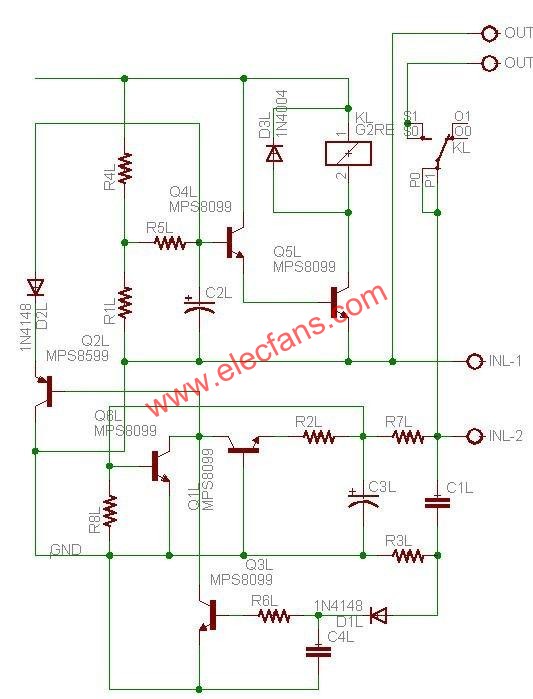

喇叭保护器电路图

电路由R1, R4, R5, C2, D3, Q4, Q5及继电器K组成. Q4, Q5组成一达灵顿放大, 继电器接在Q5集极上作负载. 一开机时 R4, R1组成的分压器向R5, C2充电. 当C2电位大于2* VBE时, Q4, Q5导通. 继电器被吸下. R5, C2决定开机的时间. 有人问了, D3是干嘛用的? D3是关机时, 保护Q5用的. 继电器为一小电感, 当 Vcc被拿走时, 由于楞次定律, 一个反电动势Vq = L * di / dt 产生了. 由于电流变化率的关系使得Q5集极电位大增, 常常是大于BVceo使得Q5烧毁. 加入D3是用来箝住Q5集极电位.

  DC检知
  电路由D2, Q2, R8, Q1, Q6, R2, C3, R7组成. R7, C3为一双向的DC滤波器. 由于是要侦测直流, 所以输入讯号只要在一个正半波或是负半波上造成足够的电压使得Q6导通(正半波)或是Q1导通(负半波) , 都会使得Q2基极电位入地使得C2被快速放电, 继电器跳起. R7, C3的值, 决定最低DC动作范围及极低频音乐的容许度. C3为NP无极性电容.

  高频检知
  电路由C1, R3, D1, C4, R6, Q3组成. C1, R3为高通滤波器. 它决定了高频的动作范围. 通过的讯号被D1整流再进入C4储存. 若电位够高, Q3导通, 继电器跳起.
