74L194构成的八级触摸音量控制器

由IC1(555)和R18、R19、C2组成的多谐振荡器的振荡频率为f=1.44/(R18+2R19)C2，图示参数对应的频率约为2Hz。其输出的方波信号作为IC2、IC3的移位时钟脉冲。

IC2和IC3为双向移位寄存器74LSl94，二者串接成移位寄存电路。开机后IC2、IC3均被清零，Q0～Q7皆为低电平，电路处于保持状态，音量最小。当用手触摸金属片A时，IC2、IC3的S0(⑨脚)为高电平，IC2、IC3实现串行右移，使LED0～LED7依次点亮，同时，LED8随电流呈阶梯增长而亮度加大，相应光敏电阻Cds的阻值减小，音量逐渐增大。增大幅度由触摸A片的时间控制。若用手触摸金属片B，则IC2、IC3因S1(⑩脚)为高电平而实现串行左移，相应控制音量逐渐变小。减小幅度由触摸B片的时间控制。

本控制电路在时钟脉冲信号作用下，通过触摸金属片A、B可使音量逐渐增大或逐渐减小，从而实现对音量的多级控制。

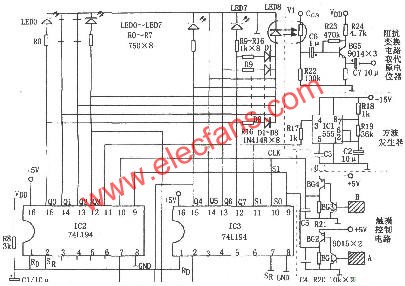

如图所示为八级触摸音量控制电路。该控制器由多谐振荡器、移位寄存器、触摸控制电路、阻抗变换电路等组成。
