高增益功放IC-傻瓜1006

性能简介：

傻瓜1006是一种直流单电源供电，额定输出功率6W的OTL音频功放电路。在同等条件下，其音质及输出功率可与中挡汽车放音机媲美，能满足一般小房间放音要求。这种IC采用5脚单列直插塑封，并具有紧固散热器的螺栓孔位，其外形及引出脚功能如图3.15所示。主要参数如表3-3所示。

由参数表可以看出，这种小傻瓜有三个显著特点。即宽的频响应和高的放大能力，以及甲乙类滑动型工作点偏置。在输出3DB内变动时，低频段可下潜到40HZ，高音频段可延伸至90KHZ，虽然超过20KHZ以上的音频信号人耳反应不出，但可明显改善音乐高音频段的清晰

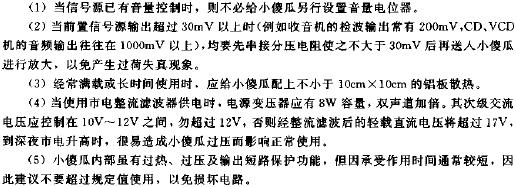

注意事项：
