性能优良的便携式扩音机电路图

电子爱好者或维修人员有时外出做广告宣传或播放乐曲时，往往需要一种单端低压直流供电而又能输出大功率的便携式扩音机，而一般便携式录音机放音又往往不大，这里介绍一款性能优良的便携式扩音机电路、或许能满足您的需要。该电路虽然结构简单，但非常实用，它采用蓄电池供电，输出功率强劲。

电路原理：

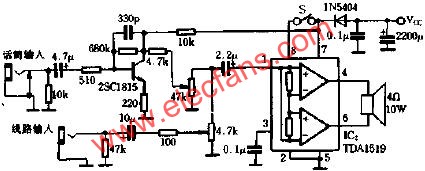

电路原理如图所示，它包括话筒输入和线路输入两个通道，苏州部分采用飞利浦公司推出的音频功率放大集成电路TDA1519，该电路具有工作电源电压范围宽、增益高、输出功率大、失真度小，外围元件少等特点，并具有负载短路、开路、过热等保护功能，TDA1519的优良性能决定了扩音的优越性，图中S为扩音机的静噪控制开关‘；整流管1N5404是为防止蓄电池反接烧毁集成电路而设置的。扩音机的扬声器要求不低于10W，以充分发挥其功率大的特点。集成电路的散热板要有足够的面积，以保证在任何条件下都能正常工作。

该扩音机电路制作十分简单，装焊无误，不需调试即可使用。
