QSC1300功放原理与检修

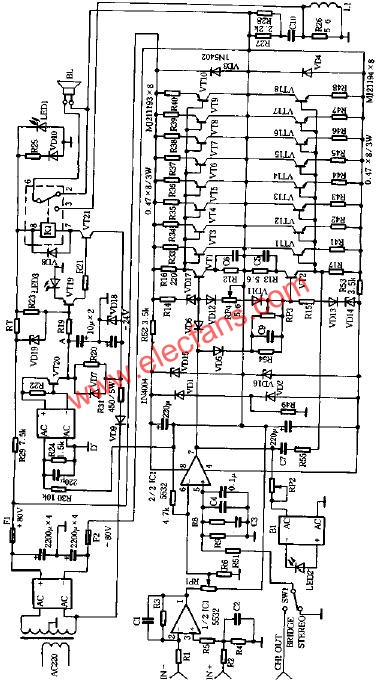

QSC1300功放以其输出功率大、音色好、故障率低而广泛应用于各专业与非专业放音场所。本文总结出检修要点，并测绘出它的工作原理图，供同行们检修时参考。

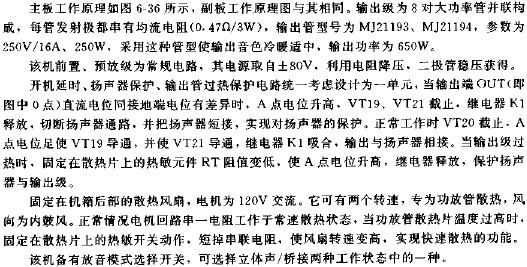

电路原理：

QSC1300功放机有两个放音通道，分别标号为CH1、CH2，每个通道单独使用一块电路板，CH1电路板固定在机箱上部，称作副板，CH1电路板固定在机箱的下部，称作主板。电源变压器、电源开关、风扇电机、放音方式、选择开关都与主板相连。

检修要点：
