自制超低音重放系统

随着数字音频技术的发展，很多音源的低频响应已达到或超过人耳听觉的下限20HZ。要想较完整地再现节目源中包含的越低音信息，传统的左、右两只音箱已无能为力。弥补的办法是增加一个内藏超低音苏州放大器的音箱，专作超低音重放，与原来的左、右声道音箱（尤其是低频频响较差的组合音响）配合，构成3D系统，便可获得立竿见影的音响效果，并为今后的多声道家庭影院打下基础。

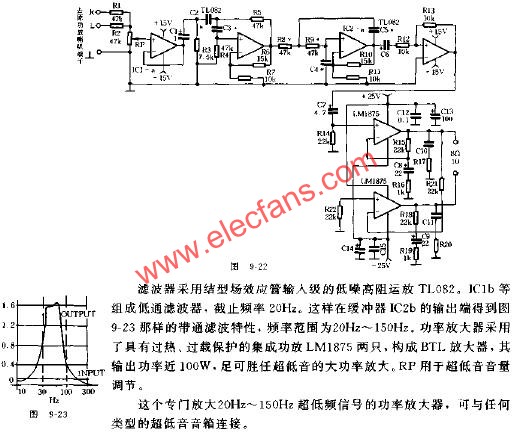

下面介绍超低音重放系统，只需与原音响设备的扬声器输出端相接，就构成了3D系统，电路如图9-22所示。

取自愿音响设备场声器输出端子的左、右声道信号，经R1、R2混合、ICIA缓冲后送入高、低通滤波器。
