采用ISD4004的语音播放原理电路

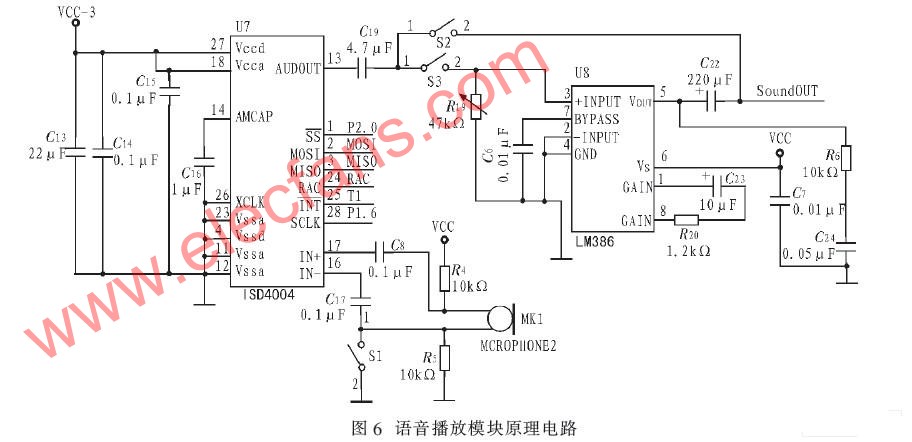

语音存储播放模块选用ISD公司的ISD4004。该语音器件采用多电平直接模拟存储(Chip Corder)专利技术，声音无需经A/D转换和压缩，每个采样值直接存储在片内的闪烁存储器中，从而避免一般固体录音电路量化和压缩造成的量化噪声和金属声。图为语音播放原理电路。语音输人通过话筒(MIC)直接与ISD4004的引脚IN+、IN-连接差分驱动输入。语音输出端则是通过LM386放大后连接到电台的语音输出端。系统采用键控分段录放音模式。通过录音键可录制10段不同的语音，每段录音对应键盘上一个按键，根据所接收到的语音信号，通过10个按键可播放不同的语音，使用方便、灵活。
