TDA1521设计的单电源接法和双电源接法

TDA1521是双声道音频功率放大集成电路，９脚单列直插式封装，输出功率２×１５Ｗ。性能稳定，音质也不错，在音响应用中较为常见。TDA1521可以在单电源或双电源模式下工作，工作电源电压范围15V~40V（±7.5 -- ±20V），以下是TDA1521单电源接法和双电源接法的电路图：

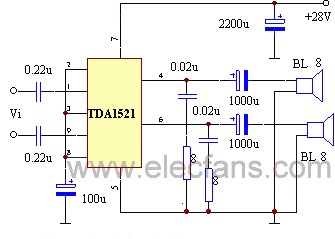

图１　TDA1521单电源接法


图２　TDA1521双电源接法


　　在条件许可的情况下，建议采用双电源工作模式，这样可以去掉驳接扬声器的输出耦合电容（OCL电路），改善频率响应。
