LM3886或TDA7294单功放组成的BTL功放电路

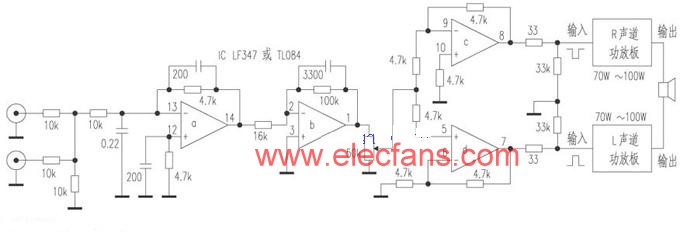

本电路适合无论是用分立元件或集成电路的单声道功放，不改一个元件即可组成BTL输出。原理非常简单，就是用两块LM3886或TDA7294单声道功放板，利用运算放大器改变输入信号相位，一块输入正信号，另一块输入负信号，两块功放即组成BTL电路，输出合成功率可达200W。家庭影院必备一个有源超重低音音箱。推动超重低音的功放板，输出功率若能达到200W，则更能发出气势澎湃、震天动地的低频，因此一般都要用BTL输出。电路图如下。
