考虑电缆阻抗匹配的视频信号分配电路

考虑电缆阻抗匹配的视频信号分配电路

电路的功能

采用宽带信号的视频设备必须解决好与同轴电缆的匹配问题，一个输出端不能并联几根电缆。

信号分配的办法，可以在低输出阻抗放大器的输出端加几个匹配用的75欧电阻或象本电路那样，每路各加一个宽事缓冲放大器。

电路工作原理

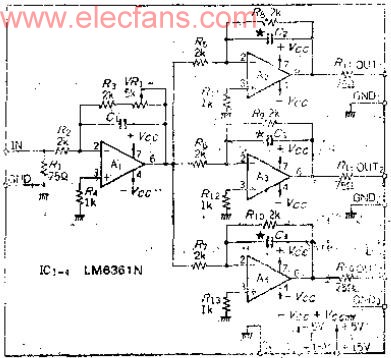

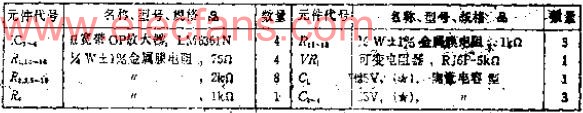

本电路使用宽带视频用的OP放大器LM6361进行反相放大，这种放大器即使放大倍数为1也能稳定工作，用放大器A1的可变电阻VR1可使放大倍数调在1~3.5之间。
