彩色显像管重现彩色图像的原理

彩色显像管重现彩色图像的原理

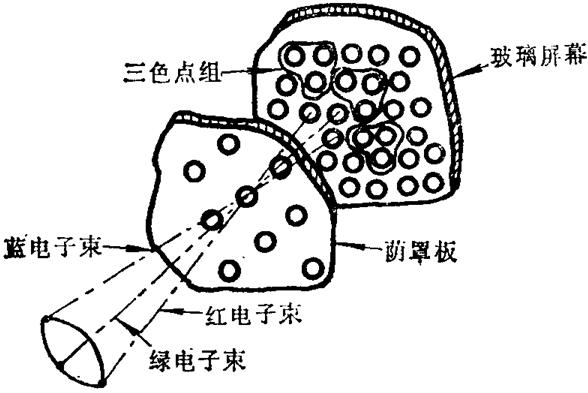

彩色显像管重现彩色图像的原理1：品字排列的三个电子枪分别受红、绿、蓝三个基色信号激励，发出的三条电子束会聚在荫罩板的小孔内，穿过小孔又分别轰击到对应的红、绿、蓝荧光点上，使之发光。由于三个点距离很近，所以每组发出的彩色光给人以三点混合色的感觉。

彩色显像管重现彩色图像的原理2：混合色的色调及饱和度取决于三个电子束所携带能量的大小，即由发送端送来的三个信号电压ER、EG、EB的大小决定。如果三色荧光点的亮度分别与被摄图像三基色光像的相应像素的亮度成比例，荧光屏上就能重现出发端的彩色图像。
