MAX4090 3V/5V、6dB视频缓冲器，具有同步头钳位

MAX4090 3V/5V、6dB视频缓冲器，具有同步头钳位和150nA关断电流   概述 MAX4090是一种3V/5V供电的6dB视频缓冲器，具有同步头箝位和低功耗关断模式，该芯片有SOT23及SC70两种封装。MAX4090设计用于驱动便携式视频设备中直流耦合的、150Ω背向端接视频负载，例如数码相机、便携式DVD播放机、便携式数字摄像机、PDA、带视频功能的蜂窝电话、便携式游戏机以及笔记本电脑等。输入钳位可以定位输出视频波形，使得MAX4090输出驱动器既可以采用直流耦合。

MAX4090采用2.7V至5.5V的单电源供电，只消耗6.5mA的电源电流。低功耗关断模式可将电源电流减小至150nA，这使MAX4090非常适合于低电压、电池供电的视频设备。

MAX4090提供微小的、6引脚SOT23、SC70和µDFN封装，工作于-40°C至+85°C扩展级温度范围和于-40°C至+125°C汽车级温度范围。   关键特性

2.7V至5.5V单电源供电

输入同步头钳位

直流耦合输出

低功耗关断模式可将电源电流降至150nA

提供节省空间的SOT23、SC70和µDFN封装

应用/使用

数字便携式摄像机/电视/照相机

笔记本电脑

PDA

便携式视频/游戏机/DVD播放器

便携式/平板显示器

视频蜂窝电话

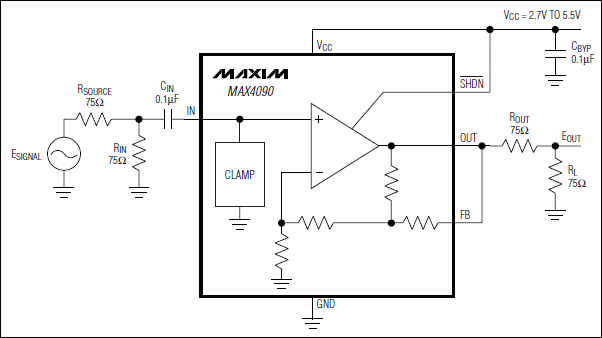

典型工作电路
