顺序启动CCFL显示器的突发亮度调节

摘要：为了降低对直流逆变器瞬间电流的需求，DS3984/DS3988冷阴极荧光灯控制器采用顺序启动突发亮度调节的方式，控制LCD显示器的每个通道。

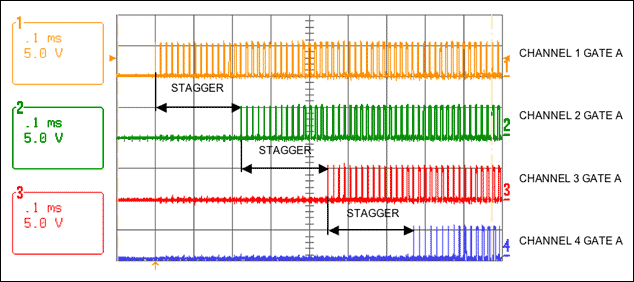

图1给出了DS3984/DS3988冷阴极荧光灯控制器提供的通道1至通道4的顺序启动延时，DS3988 8通道控制器或DS3984/DS3988串联构成的多通道控制器采用同样的工作方式。


图1. DS3984/DS3988顺序启动突发调光的延时(通道1至通道4)

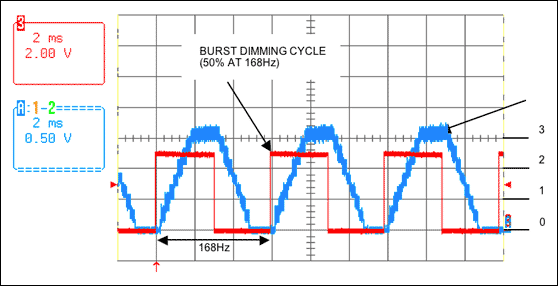

图2所示波形是顺序启动方式下对直流逆变器电源的电流需求，本例中，突发亮度调节的范围为50%，电源电流缓慢爬升到3A，然后，缓慢降低到0A。


图2. 直流逆变器在50%突发调光模式下的电源电流
