音频放大器电路图

音频放大器电路图:

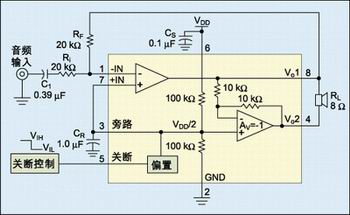

这是音频功率放大器的典型应用电路，它受设计的限制，无法在高电路噪音环境中工作。提高旁路电容值便可改善电源抑制比。但旁路电容值高，开启时间可能会延长，且电容体积增大，这样做并不切实际。

图二:

这是设有“渐强渐弱”功能的音频功率放大器应用电路。它添加“渐强渐弱”功能，当LM4897放大器获得停机管脚的供电并重新启动之后，输出电平会慢慢上升。每当收到停机信号之后，输出电平便会逐渐下降至零，启动/关闭时间可以通过输入电阻及电容器加以设定。

图三:

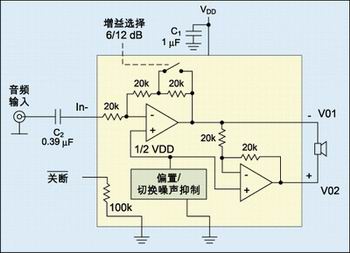

这是采用无需旁路电容的音频放大器。没有旁路电容器，启动时间便可缩短，而且仍可在217Hz与1kHz的噪音下分别维持高达62dB与66dB的电源抑制比。该音频放大器内置输入及反馈电阻，工程师可以利用外接的控制逻辑管脚选择2倍(6dB)或4倍(12dB)的可编程增益，外接元件数目可大幅减少至两颗。
