数码超重低音处理器M51134P

什么是超重低音？未接触过真正超重低音的人士往往误认为一般音响系统必能放出重低音，其实，真正的超重低音即使存在，也是不容易听到的，因为我们听到那震荡人心的低音只是200Hz左右的中低音，真正的超重低音是指频率低于100Hz的音频，如直升机螺旋桨的声音，爆炸时产生的震动声……这些声音你会感到一种似乎不属于声音的振动，这就是超重低音了，如果整个系统你只开重低音或许你会觉得只是一种不属于声音的振动。但是在欣赏电影故事片，特别是一些情节紧张，场面激烈的战斗、打斗片，如果缺乏重低音的宣染，现场逼真的震撼感将无法真正去重现，更欠缺荡气回肠的感染力，可见重低音的重要性。

    M5114P是日本三菱公司专门为AV影音系统开发的专用重低音检测加强电路，该IC采用20脚双列直插封装，其内部包括：频率检测、调整器、电平检测、低通滤波运放、VCA压控放大器等。工作原理是采用数码滤波方式检测输入信号中的低频成分的电平高低，加强相应低频成分并进行低频动态扩展（由压控放大器完成），由此看出，其工作原理与一般的低通滤波器形式的重低音加强电路是不同的，一般的低通滤器电路提供的重低音信号听感上软绵无力，而M51134P提供的重低音效果有强烈的震撼感，特别是雷声、炮声、爆炸声等方面尤显优点。另外，M51134P只检测低于120Hz的信号，如果输入信号中无低于120Hz的成分，则该电路无任何输出，这一点在使用中要注意，不属故障。

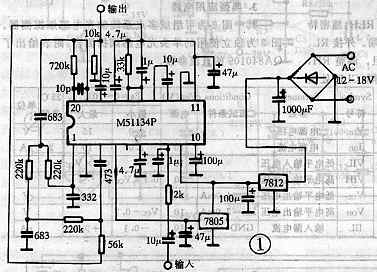

    M51134P工作电压7-18V（型值12V），输出噪音低（-93dBV）。图1是笔者根据其应用资料而设计的应用电路，实际应用时接一个5W以上、次级12V以上的变压器即可工作，图2是制作超重低音炮的连接方案（作低音炮的扬声器口径要大且功率也大，箱体要坚固，板材要厚才能获得效果，箱体外型及尺寸视个人喜好而自行设计）。版面所限，关于那超重低音震撼的宣染，荡气回肠的感染力等试听效果让发烧友们自己去实践，去感受吧！
