[组图]采用TDA7294及2SA1216/2SC2922的

    电路如图5所示，推动级采用了意法（SGS－THOMSON）公司 的新品TDA7294，该芯片内部推动级和输出级均使用了DMOS场效应管，用±40V供电，输出功率可达70W（RMS/8Ω）、低失真（0.005% ），音色细腻、听感极佳，乃近年来屈指可数的优秀芯片。功率输出VT1、VT2采用著名的山肯大功率对管2SA1216，2SC2922（VCM=180V，ICM＝15A，PCM≥200W，fT＝50MHz）。电路原理如下：信号经C1、R1输入IC正相输人端③脚。R7和IC第②脚相连的R3、C3、C4构成负反馈网络，本放大器的闭环增益约34倍。⑨、⑩脚分别是待机、静音端，由于⑩脚R、C网络时间常数比⑨脚大，使得开关机均在静音下进行，避免了开关冲击声，C7为自举电容。

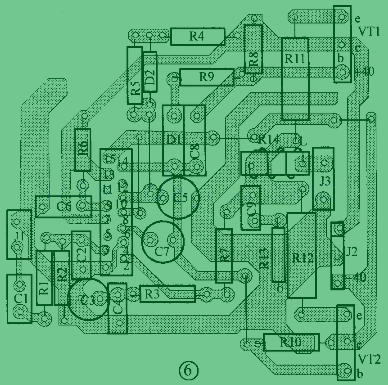

    图6为印制板图（一声道），制作要点：IC的金属帽与散热片之间要加绝缘云母片（金属帽与⑧脚相通）。电源板（参考图3、4）：电源变压器用300W双28V 环形的，50V/1000μF的滤波电容4只、50V/100μF两只、100V/0.1μF两只，保险管FUSE1、FUSE2取6A。对电源部分要单独测试，先不接功放，测量电源正、负输出电压是否对称，误差应在0.6V以内。试机时，为安全起见，应先使用较低的电压实验（如±25V），不加信号，测输出端对地直流电压，正常应在20mV以内。根据所使用的场合，末级电流取得较小（约6mA），若要加大，微调R9即可。功率管要严格配对（3% 以内）并选用正品。TDA7294使用60mm x85mm x 20mm十二槽的散热片即可。输出对管则要用专业型散热片，最好安装一小风扇辅助散热（如旧微机开关电源上的轴流风扇）。
