| HA1377是日本日立公司生产的功率放大集成电路，在一块硅片上有两组功放电路，具有较高的输出功率，13.2V电源电压下，在4Ω负载THD=10%时可获得5.8W输出功率。在BTL连接时，在以上相同条件可获得17W的输出功率。适合于便携式、台式单声道及立体声双声道录音机等音响设备，采用12引线单列直插式塑料封装结构，外形如图1。 |
| 电路特点： [1].谐波失真小，在100Hz-10kHz下不大于1%。 [2].电路内部具有耐浪涌保护电路。 [3].内部设有热切断保护电路。 [4].外接元件少。 |  |

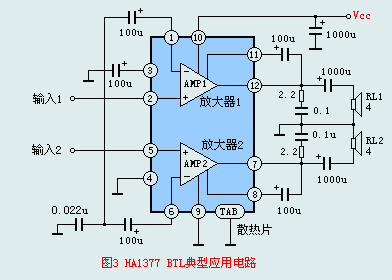

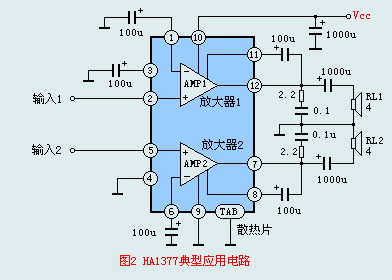

| 典型应用电路及电气参数： 图2为HA1377在双通道工作时的典型应用电路，图3为BTL连接典型应用电路，表1为HA1377电气参数，表2为极限参数。 |
 |
 |
| HA1377电气参数 | |||||||||
| 参数名称 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 | ||||
| 无信号时电流 | Vin=0V（每一声道） | - | 80 | 160 | IQmA | ||||
| 输入偏置电压 | Vin=0V | 输出开路 | - | 40 | VBmV | ||||
| 电压增益 | Vin=2.45mV | 53 | 55 | 57 | Gv(dB) | ||||
| 电压增益偏差 | Vin=2.45mV | - | - | ±1.5 | ΔGv(dB) | ||||
| 额定输出功率 | THD=10% Vcc=13.2V，RL=4Ω THD=10% Vcc=13.2V，RL=2Ω | 5.0 - | 5.8 9.0 | - | - | ||||
| 谐波失真 | Pout=0.5W | - | 0.15 | 1.0 | THD(%) | ||||
| 噪声输出 | Rg=10kΩ,BW=20Hz-20kHz | - | - | 2.0 | WBN(mV) | ||||
| 电源纹波抑制 | f=500Hz,Rg=600Ω | 30 | 40 | - | SVR(dB) | ||||
| 高端截止频率 | Vin=-46dBm,gv=-3dB(f=1kHz参数) | - | 25 | - | f(kHz)(dB) | ||||
| 串音 | f=500Hz,Rg=600Ω | 40 | 58 | - | CT(dB) | ||||
| HA1377极限参数 | |||||||||
| 参数名称 | 极限值 | 单位 | |||||||
| 电源电压 | 18 | Vcc(V) | |||||||
| 无信号时电源电压 | 26(30sec) | Vcc(DC)(V) | |||||||
| 输出电流 | 4.5 | Io(peak)(A) | |||||||
| 耗散功率 | 15 | PT | |||||||
| 结温 | 150 | Tj(℃) | |||||||
| 工作温度 | -20-+70 | Topr(℃) | |||||||
| 储存温度 | -55-+125 | Tstg(℃) | |||||||
| 使用说明： |
| HA1377与HA1377A为同一种封装形式，其外形尺寸、引脚功能排列相同。电参数和应用图也相同，一般情况下可以互换。不同点是：HA1377A可以用于BTL连接，而HA1377则不能用于BTL连接。 |
