| 一、概述(Description): |
|
LM386是美国国家半导体公司生产的音频功率放大 器,主要应用于低电压消费类产品。为使外围元件最少,电压增益内置为20。但在1脚和8脚之间增加一只外接电阻和电容,便可将电压增益调为任意值,直至 200。输入端以地位参考,同时输出端被自动偏置到电源电压的一半,在6V电源电压下,它的静态功耗仅为24mW,使得LM386特别适用于电池供电的场 合。 LM386的封装形式有塑封8引线双列直插式和贴片式。 |
 |
| 二、特性(Features): |
|
静态功耗低,约为4mA,可用于电池供电。 工作电压范围宽,4-12V or 5-18V。 外围元件少。 电压增益可调,20-200。 低失真度。 |

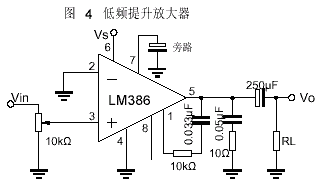

| 典型应用电路 |
|
点击下载：LM386.pdf |
