[图文]自制小型功放及音箱(TDA1521)

    自制小型功放及音箱(TDA1521)

一、功放

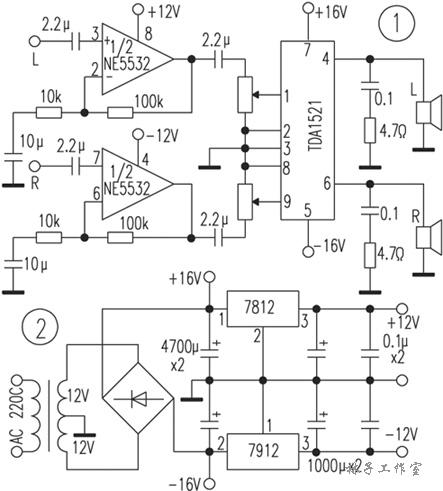

功放部分采用高保真集成块ＴＤＡ１５２１，该集成电路外围电路极其简洁，而且还有过热、静噪、短路等保护电路，适合初学者自制。前级采用ＮＥ５５３２作１０倍线路放大。耦合电容可用国产ＣＢＢ电容，也可用钽电容。前级电源经７８１５、７９１５稳压获得，电源变压器应选用３０Ｗ以上的。整流管可用３Ａ全桥。功放部分电路见图１，电源部分电路见图２，线路板可用美工刀刻制，功放块应加足够大的散热器。
　　二、音箱
　　１．喇叭单元：高音单元选用环绕箱用的３英寸高频扬声器。低音单元选用汽车音响用的４．５英寸扬声器。
　　２．箱体制作：可用厚１０ｍｍ的中密度板制作，尺寸为高２７０ｍｍ，宽１７０ｍｍ，厚２２０ｍｍ，导相孔设计在后面，所以放置音箱时应与墙壁保持一定的距离。
　　接好功放及音箱，试听一下吧。相信不足百元的造价打造出来的声音不会令你失望。
