激光锡焊在SMA连接器领域的应用

作者：普思立激光

摘要：激光锡焊作为一种非接触式恒温精密焊锡加工工艺，被广泛应用于SMA连接器焊接。它具有激光效率高，融锡快，焊点饱满，恒温控制，焊接温度稳定，不烧板、不炸锡无残留等特点。

一、SMA连接器的介绍

SMA连接器是一种应用广泛的小型螺纹连接的同轴连接器，它具有频带宽.性能优.高可靠.寿命长的特点。SMA连接器适用于微波设备和数字通信系统的射频回路中连接射频电缆或微带线。

二、激光的原理及优势

原理：激光锡焊技术是以半导体激光器发射出的915nm波长的光，经过光学聚焦成直径在100微米以上的激光束光斑照射焊盘区域，焊盘吸收了红外波长的激光的激光能量后迅速升温，再添加焊料，继续照射使焊料熔化，然后停止激光照射使焊区冷却、焊料凝固，形成焊点。

优势：非接触、定位准确、激光效率高，融锡快，焊点饱满。恒温控制，焊接温度稳定，不烧板、不炸锡无残留，拉拔力合格，能满足精密焊接要求。

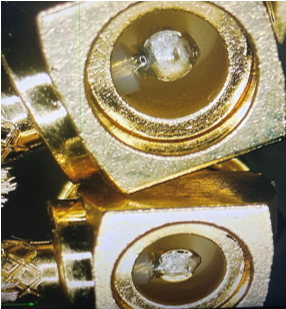

三、激光锡焊样品图

样品1 样品2

四、工艺难点&解决方案

1、连接器作为通信接头，要求导通性好，焊接牢固。对焊点的拉拔力和一致性要求较高。

2、SMA连接器的金属基底散热比较快，对焊接温度和加热效率要求高。

3、同轴线束容易翘起，需保证贴合产品焊接点位；

激光锡焊解决方案：

1、一致性大幅提升。武汉普思立激光自主研发的恒温多点同轴激光锡焊系统，采用闭环温度控制，保证焊接温度稳定，焊点饱满，相比传统的人工烙铁焊接，大幅提升了焊接的一致性。

2、生产效率稳定提升。激光锡焊的光电转换效率优于传统的烙铁加热方式，单点焊接时间短，融锡快，无炸锡，残留少。

3、自动化程度高。普思立激光焊接采用同轴视觉定位，精度高效率快，有效弥补来料一致性差异提升焊接质量。模块设计可集成转盘、皮带等自动化产线生产，兼容性高，操作简单。
