WTN6语音芯片在制氧机的应用方案

人体供氧不足时，会进入缺氧状态，从而引起新陈代谢混乱，若长期处于缺氧状态，可能会加重哮喘、尘肺病、脑供氧不足、等，甚至会危及到生命；制氧机利用空气分离技术，实现供氧，提升氧饱和浓度，可以有效改善呼吸困难、睡眠障碍 等疾病；

市面上的制氧机，大多数通过触摸按键的方式，控制模式、开关、浓度 等，视觉传达的交互方式，需要重复查看当前状态，遇到视力不好的老年人也是非常的不便利，为了更方便患者使用设备，加入一颗唯创知音的WTN6-8S的语音芯片，可以语音引导用户，如何正确使用设备，操作更佳便利；

嵌入WTN6语音芯片，即可实现语音提示功能，不仅能引导用户使用，还能提升产品的价值，在开机时可以加入品牌广告语，提高品牌知名度；

制氧机语音提示芯片方案，WTN6

WTN6 系列语音芯片，内置拥有8R 0.5W（PWM输出）的功放电路，可以直推0.5w喇叭，采样率最高可达32KHz，音质清晰，单芯片可存储40~170秒的语音内容，内置精确的内阻频率振动器（仅有±1%的误差），无需外接电阻，支持数脉冲，按键，一线串口，两线串口 控制模式，最大可加载224段语音，具备超低功耗待机（5uA待机电流）；

WTN6管脚定义图

WTN6语音芯片，功能简述

（1） 工作电压：2.4V~5.2V；

（2） 待机模式下，静态电流小于5uA(语音播放完成后，DATA /CLK信号线保持稳定的电平2秒左右即 可休眠)；

（3） 精准的+/-1%内部震荡，有低压复位(LVR=2.0V)看门狗计时；

（4） 12位PWM纯音频输出，可直接驱动8Ω/0.5W喇叭和蜂鸣器，DAC音频输出，可外接功放；

（5） 内置看门狗；

（6） 具备串口控制模式：数脉冲，按键，一线串口，两线串口（最多可以加载224段语音）；

（7） 支持BUSY状态输出；

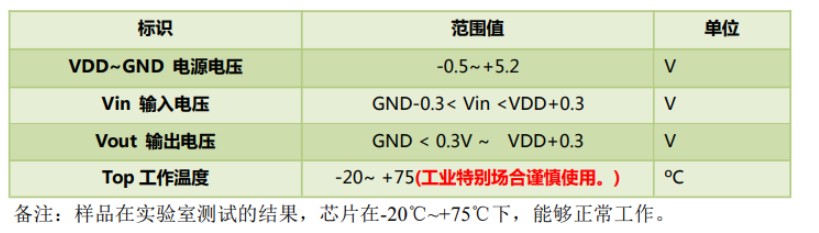

WTN6极限参数图
