WT588F02B-8S语音芯片在电子血压仪的应用

语音电子血压计是带有语音提示功能的电子血压计，测量前至测量结果全程语音播报，非常方便老人及视力不好的人使用；

语音芯片预先录制人性化语音，用于存储和输出语音信息；扬声器用于输出音频语音。单片机按照控制信息从电子血压计接收数字血压数据，并对其进行数据处理，通过控制语音芯片而输出人性化语音至扬声器；

WT588F02B-8S语音芯片，是低成本的语音解决方案，单芯片集成了功放、存储、可重复烧录等功能，芯片音频输出方式可选择 PWM / DAC，WT588F内置拥有8R0.5W的pwm功放电路，可直接驱动喇叭 / 外接DAC功放；单芯片可存储170秒的语音容量，若对音质无要求，可存放320秒；能支持1000段的语音地址；

WT588F02B-8S 区别于传统 OTP 芯片，最大的突破是客 户可以自己通过配套下载器实现在线更换芯片内部语音内容；并且芯片内置硬件 SPI、UART、 IIC、比较器等各类资源，可以为客户定制各种不同的个性化功能产品。

WT588F02B-8S功能简述

1．16 位 DSP 语音芯片、32Mhz 内部振荡；

2．工作电压 2.0~5.5V（V1.35 前复位电压为 2.2V，V1.35 后为 2.0V）；

3．16bit 的 PWM/DAC 输出、可直接驱动 8R 0.5W 喇叭；

4．支持 6K~32Khz 的 WAV 文件；

5．客户可以通过 MCU 或配套下载器更换芯片内部语音内容；

6．支持一线串口、两线串口（UART 和 IIC 通讯陆续会出来）；

7．支持最高 6 通道 midi 播放；

8．支持超过 1000 段地址；

9．具有硬件 SPI 接口、UART 接口、IIC、内置比较器等接口。可以为客户定制各类功能

10．芯片内置 220KB 的 Flash。

11．芯片主控程序和 Flash 数据均可擦除再烧写。

12．芯片上电初始化时间大概为 200ms；

13．芯片播放结束后，且 IO 口（DATA 和 CLK）保持电平稳定（高低电平皆可）1S 后，芯 片进入休眠

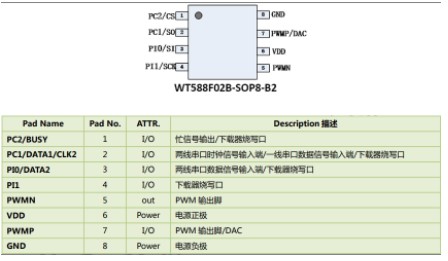

管脚定义图
