生物电阻 测量系统中弱信号实验



4.5实验与结论

4.5.1实验测试方法

本实验采用的测试源为Tektronix AFG3012信号源，Tektronix DPO4104四通道示波器，SS2323可跟踪直流稳定电源。

4.5.2实验测试步骤

测试实验在电路板投板的底板返回后进行。其测试步骤如下：

1.焊接完后肉眼对照正常板卡，检查焊接有无短路、虚焊，器件值是否正确，此时保证板上所有跳线没有跳上。

2.首先检查电源，检测电路板正面关键测试点。测试电源时，先不加电测试各电的电阻值，各个点电阻值完全正确之后通电。

3.跳上电源跳线，通电。确保电源正常后，加12V直流电源。

4.测试时，以Tektronix AFG3012信号源来产生系统所需的弱信号，该信号源接入功能板，然后测试输出信号，并利用示波器Tektronix DPO4104的FFT功能对信号进行分析[37][38]。分别测试频率为1MHz的微弱信号和10MHz的微弱信号在通过调理功能板后的信噪比、增益以及调理电路对于共模噪声的抑制能力。

实验测试PCB如图4.15所示：

4.5.3测试结果及分析

4.5.3.1系统对弱信号谐波的抑制能力

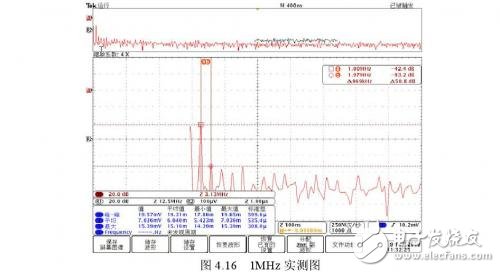

设定输入信号频率为1MHz，信号幅度为±10mV，利用示波器Tektronix DPO4104的FFT功能对信号进行分析，显示结果如图4.16所示。

由示波器所示图知：当输入信号频率为1MHz时该信号检测预处理功能板能做到检测峰-峰值为19.57mV的微弱信号，并且输出信号的基波和二次谐波功率比能够达到50.8dB.具备较强的谐波抑制能力。

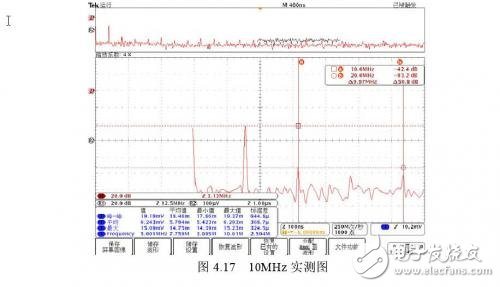

当设定输入信号频率为10MHz，信号幅度为±10mV时，利用示波器Tektronix DPO4104的FFT功能对信号进行分析，显示结果如图4.17所示。

由示波器所示图知：当输入信号频率为10MHz时，该信号检测预处理功能板能做到检测峰-峰值为19.57mV的微弱信号，输出信号的基波和二次谐波功率比能够达到50.8dB.也具备较强的谐波抑制能力。
