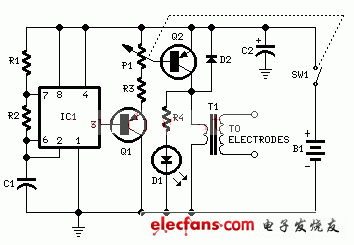

肌肉生物刺激电路

　　肌肉生物刺激电路特别适用于治疗蜂窝组织炎，3V电池供电.

　　元件BOM表：

　　R1 180K 1/4W Resistor

　　R2 1K8 1/4W Resistor (see Notes)

　　R3 2K2 1/4W Resistor

　　R4 100R 1/4W Resistor

　　C1 100nF 63V Polyester Capacitor

　　C2 100µF 25V Electrolytic Capacitor

　　D1 LED Red 5mm.

　　D2 1N4007 1000V 1A Diode

　　Q1,Q2 BC327 45V 800mA PNP Transistors

　　IC1 7555 or TS555CN CMos Timer IC

　　T1 220V Primary, 12V Secondary 1.2VA Mains transformer (see Notes)

　　SW1 SPST Switch (Ganged with P1)

　　B1 3V Battery (two 1.5V AA or AAA cells in series etc.)
