无针电子针灸器电路

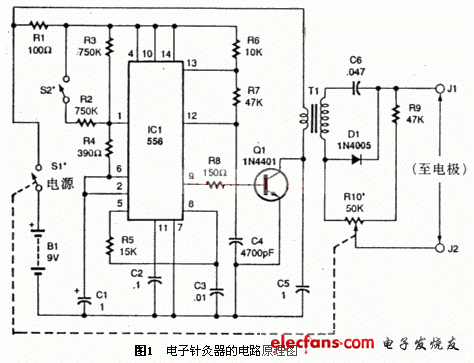

　　无针的电子针灸器它不用针也不会感到痛，却能享受到针灸的种种好处。图是电子针灸器的电路原理图。电路的电源为9V电池B1。开关S1用来接通和断开电子针灸器用，它在结构上与电位器R10是联动的。电阻R1用来限制电路的耗电。

　　R2—R4、C1与556组成双定时器。当S2断开时，C1的充放电时间约为0.5秒，S2闭合时，C1的充放电时间约为0.25秒。ICl⑤脚为第1只定时器的输出，它经R5和C3送至ICl的⑧脚，这部分又与R7、R8和C4组成第2只定时电路。

　　电感脉冲时间经限流电阻R8加到晶体管Q1的基极。在Ql导通时，音频变压器T1初级短时接地，T1没有电流流过。电容C5在Q1截止时经T1初级充电，Q1导通时又经Q1放电，这样C5便随着T1的通电和切断电流而进行充放电。充电周期使脉冲的上升和下降时间变得缓慢一点，同时又增加了从T1送出脉冲的持续期，使输出波形更接近于半个正弦波。

　　C6、D1和R9组成输出波形整形电路。电位器R10用来调整脉冲幅度，脉冲最大幅度可达到200V左右，脉冲持续期为2ms，总电流消耗不超过10mA。
