　　工作原理：

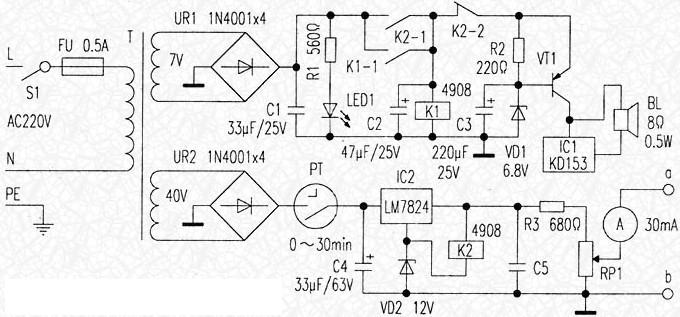

　　闭合电源开关S1，市电经开关S1、熔断器FU加至电源变压器T初级，T次级输出交流40V、7V两组电压。其中40V交流电压经由4只二极管组成的整流桥UR2整流后输出的脉动直流至定时器PT输入端。准备治疗时旋动定时器PT，设定治疗时间，定时器PT常开接点接通，UR2输出直流脉动电压经电容C4滤波，又经IC2稳压后，输出稳定的+24V直流电，继电器K2受电吸合，其常开接点K2-1接通，同时+24V直流电经限流电阻R3限流后由电极片输出至病灶部位进行治疗。调节RP1可调节治疗输出强度。
　　另一组7V交流电源，经UR1整流，电容C1滤波后，输出直流电源，电源指示灯LED1亮，并经已接通的常开接点IC2-1为继电器K1供电，K1受电吸合，常开接点K1—1接通自保。此时由于K2-2已断开，音乐报警电路暂时不工作。治疗时间到后，定时PT常开接点断开，治疗电极片因失电停止工作。同时K2失电，K2-1断开，K2-2接通，UR输出直流电经K1—1、K2-2为报警电路供电。报警电路受电工作，发出音乐报警声，提示患者治疗结束。

　骨质增生是中老年人的常见病，目前市场上据称能治疗骨质增生的医疗器械不少，但基本电路相同。本文选择其中一种简述其工作原理，供参考。相关电路图附后。
