优恩串口通讯系列-RS485-ESD及雷击浪涌过压防护

方案简介：

在实际工业控制和仪器仪表应用中，RS-485 通信链路常常要在距离很远的多个系统之间传输数据，需要在恶劣电磁环境下工作，静电放电、感应雷击浪涌及其它电磁干扰现象导致的较大瞬态电压会损坏通信端口，为了确保这些数据端口能够在最终安装环境中正常工作，它们必须符合某些电磁兼容性 EMC 的规定，此方案采用优恩半导体推出的 RS485 微型防雷模块做保护，具有高度集成化、模块化且导通电压精准度高、响应速度快、钳位电压低，使后端的电路得到有效的防护，让客户产品可以复杂的电噪环境中稳定可靠的运行，满足 IEC 61000-4-2 Level 4 静电放电及IEC 61000-4-5 Leve 4 雷击浪涌防护需求的同时，小程度的占有PCB 宝贵且有限的空间。

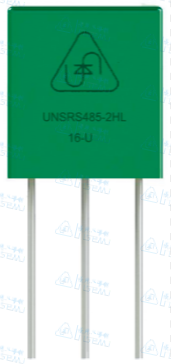

产品图示：

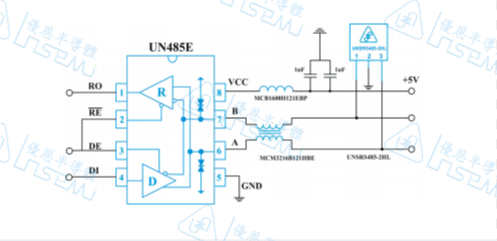

应用示例：

符合要求 : ESD IEC 61000-4-2 Level 4；Surge IEC 61000-4-5 Level 4
