优恩半导体-RS485- 静电放电及雷击浪涌过压防护

方案简介：在实际工业控制和仪器仪表应用中，RS-485 通信链路常常要在距离很远的多个系统之间传输数据，需要在恶劣电磁环境下工作，静电放电、感应雷击浪涌及其它电磁干扰现象导致的较大瞬态电压会损坏通信端口，为了确保这些数据端口能够在最终安装环境中正常工作，它们必须符合某些电磁兼容性 EMC 的规定，此方案前端采用通流量大的陶瓷放电管泄放大电流，中间加 PPTC 做退藕，次级使用双路防护的 TSS 器件做保护，具有封装体积小、响应速度快、结电容低（最小程度上影响数据传输、带载量）的优势，配合优恩半导体公司稳定、可靠的 RS485 芯片，满足 IEC 61000-4-2 Level 4 静电放电及 IEC 61000-4-5 Level 4 雷击浪涌防护需求且能保护人为失误导致将电源电压错接到串口的情况，让客户产品可以复杂的电噪环境中稳定可靠的运行，使其适用于各种工业级产品。

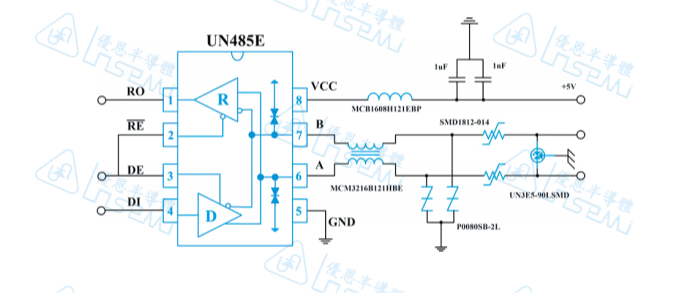

产品图示：

应用示例：符合要求 : ESD IEC 61000-4-2 Level 4；Surge IEC 61000-4-5 Level 4
