信号端口防护-USB3.0- ESD及插拔脉冲电压防护-优恩

方案简介：USB（连接器或接口）是数字设备进行数据和电源传输的行业标准，USB 充电设备已成为近几年的一大消费主流。迄今为止，USB 是最受欢迎、最成功的外接设备，每年的端口产量约达 50 亿个，USB3.0 可达 5Gbps 的数据传输速率，因为高速系统的结构较小，对 ESD 更为敏感。我们的系统一方面需要快速传输数据，另一方面也容易受到 ESD 脉冲、插拔尖峰脉冲电压等快速瞬变的影响，普通的防护器件会对数据的传输造成影响。此方案信号部分采用集成四通道保护、超低容值、低漏电的 ESD 防护器件，在不影响数据传输的前提下满足 IEC61000-4-2 Level 4 静电放电防护需求，电源部分串入小封装自恢复保险丝，能在后端电路短路及过流等异常情况下切断供电，且能自恢复正常，使后端的电路得到有效全面的防护。

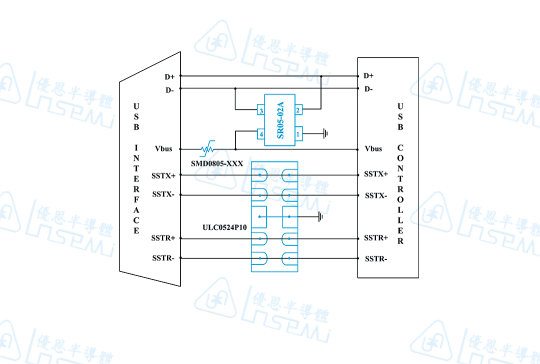

产品图示：

应用示例：

符合要求 : ESD IEC 61000-4-2 Level 4
