USB3.1- 静电放电及插拔脉冲电压防护 I-优恩信号端

方案简介：USB 3.1 新标准的面世为这种运用广泛的数据接口带来了重大变化，其中包括更高的数据速率。该标准将以前的 USB 3.0 标准的数据速率提升了一倍（达 10Gbps），并且使用的是相同的数据线，提高数据速率同时也凸显了系统级 ESD 抗打击能力的重要性，因为高速系统的结构较小，对 ESD 更为敏感。我们的系统一方面需要快速传输数据，另一方面也容易受到 ESD 脉冲、插拔尖峰脉冲电压等快速瞬变的影响，普通的防护器件会对数据的传输造成影响。此方案信号部分采用集成低压四通道保护（有效降低后端残压值）、超低容值、低漏电的 ESD 防护器件，在不影响数据传输的前提下满足 IEC61000-4-2 Level 4 静电放电防护需求，电源部分串入小封装自恢复保险丝，能在后端电路短路及过流等异常情况下切断供电，且能自恢复正常，使后端的电路得到有效全面的防护。

产品图示：

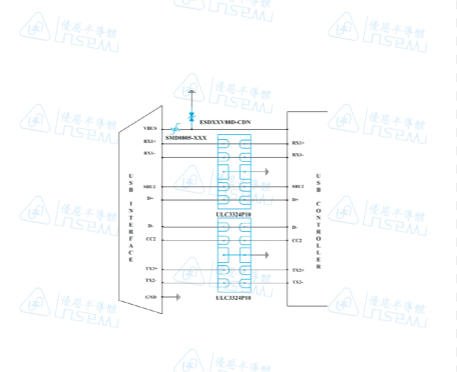

应用示例：

符合要求 : ESD IEC 61000-4-2 Level 4
