优恩|AC220V- 单相交流电源雷击浪涌过压防护 III

方案简介:

AC220V 由于需要从较远端的变电所或者配电房从户外引入室内供电，在雷雨季节易遭受感应雷击及电网上其他设备切投的影响造成的过电压而损坏后面的用电设备，故此电源输入端口防护要求及其严苛，此方案差模采用大通流压敏电阻泄放雷击、浪涌大电流，共模电感并联玻璃放电管以提升共模浪涌承受能力，保护安规Y 电容；此方案能有效的解决传统 AC220 电源共模防护加放电管后打绝缘耐压测试时的麻烦，在不加共模放电管和压敏电阻的前提下也能满足较高等级的共模浪涌测试，又能较大限度的降低成本要求。

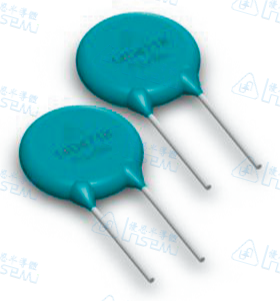

产品图示：

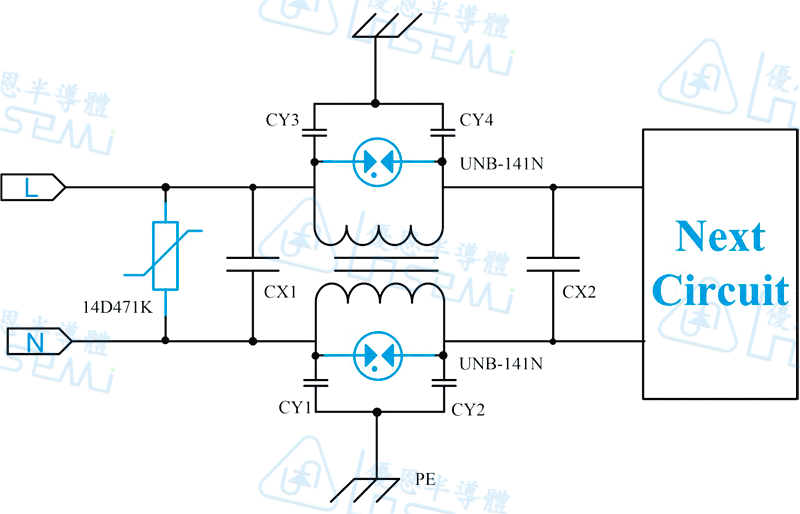

应用示例：

符合要求 : Surge IEC 61000-4-5 Level 4
