优恩|AC380V- 三相交流电源雷击浪涌过压防护

方案简介:

AC380V 由于需要从较远端的变电所或者配电房从户外引入室内供电，在雷雨季节易遭受感应雷击及电网上其他设备切投的影响造成的过电压而损坏后面的

用电设备，故此电源输入端口防护要求及其严苛，此方案差模采用大通流压敏电阻，共模采用大通流压敏电阻串放电管泄放雷击、浪涌大电流，可以延长压敏使用寿命；满足 IEC 61000-4-5 、GB/T 17626-2 雷击浪涌防护需求的同时且成本做到最优化。

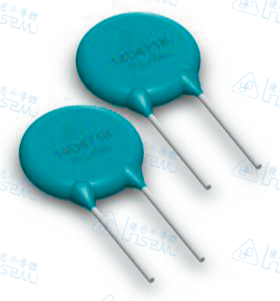

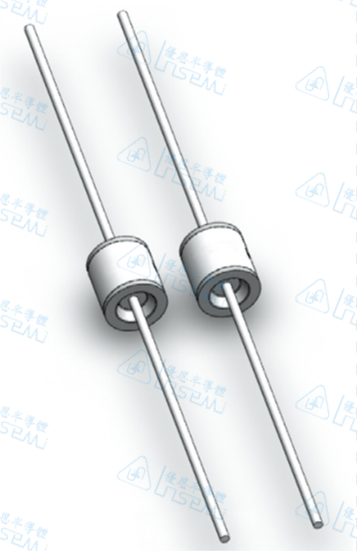

产品图示:

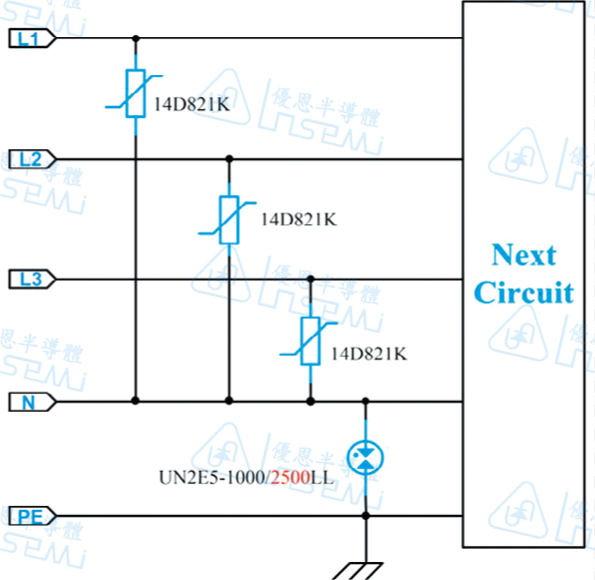

应用示例:

符合要求 : Surge IEC 61000-4-5 Level 4

注：此方案在过绝缘耐压测试时，要求

卸掉 UN2E5-1000LL放电管或建议使用 UN2E5-2500LL
