Q-ATX电源统一标准

Q-ATX电源统一标准

第一条  为了进一步统一电源标准，让用户更加便利选择电源，根据当前计算机硬件技术的发展状况，并参考《Intel 桌面平台电源设计指南》，制订本标准。

第二条  Q-ATX电源即对称式多路+12V ATX电源，即在Intel ATX标准的基础上，对+12V负载提出了对称式设计的概念，利于用户搭建不同处理器、显卡及其他配件的计算机硬件环境。

第三条  额定功率表示在环境温度25℃时，电源持续稳定工作时的最大负载能力。额定功率与最大功率在意思表达上完全相同，额定功率或者最大功率英文表述为maximum power。电源铭牌必须标明额定功率。

第四条  峰值功率表示电源在瞬间能达到的极限，英文表示为peak power，峰值功率一般设定为额定功率的1.3倍。

第五条  Q-ATX电源功率从200W起，每提高一个功率级增加50W，从500W起，每提高一个功率级增加100W。

第六条  Q-ATX电源在设计中可以参考240VA安规。+12V输出能力超过20A时，可以采用多路+12V，也可以采用单路+12V。

第七条  当采用多路+12V时，每路最大电流统一为18A，峰值电流21A，同时限制+12V联合输出。同等功率电源的单路+12V输出与多路+12V联合输出相等。比如，300W电源当设计为双路+12V时，+12V1/18A，+12V2/18A，+12V1&+12V2联合输出不超过22A；当该电源设计为单路+12V时，+12V/22A。

第八条  对+5V与+3.3V输出不作严格限制，对于一般计算机环境，要求+5V最大电流≧12A，+3.3V最大电流≧12A，+5V&+3.3V联合输出功率≧90W。在此基础上可以根据实际需要自行设定。建议设置为+5V/15A，+3.3V/20A，+5V&+3.3V联合输出功率不超过130W。

第九条  +5VSB最大电流2.5A，峰值电流3.5A。

第十条  最小电流要求正电压达到0.5A时，满足各种交叉负载状态。

第十一条 节能标准分为待机功耗、转换效率、功率因数三项指标，要求符合《航嘉能效等级标准》Ⅲ级以上。

第十二条  本标准从2007年4月13日起实行。

录1：Q-ATX电源交叉负载表

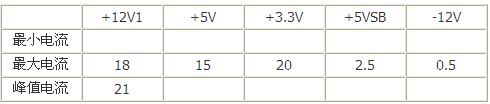

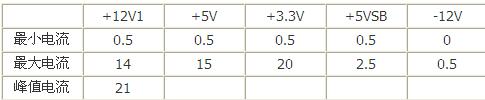

200W负载分配表

+5V、+3.3V联合输出不超过120W

250W负载分配表

+5V、+3.3V联合输出不超过120W

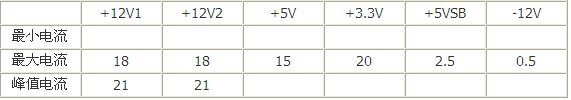

300W负载分配表

+12V联合输出不超过22A

+5V、+3.3V联合输出不超过120W

+12V联合输出不超过26A

+5V、+3.3V联合输出不超过120W

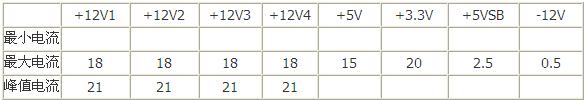

400W负载分配表

+12V联合输出不超过30A

+5V、+3.3V联合输出不超过120W

500W负载分配表

+12V联合输出不超过40A

+5V、+3.3V联合输出不超过120W

600W负载分配表

+12V联合输出不超过48A

+5V、+3.3V联合输出不超过120W

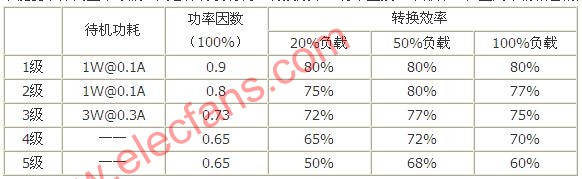

附录2：Q-ATX电源能效等级标准

节能要求分为五个等级，内容分待机功耗、转换效率、功率因数三个部分。在国内市场销售的产品建议3级以上。

1级相当于能源之星4.0标准或者80Plus标准
2级相当于航嘉节能新概念或者ATX12V 2.2版建议值
3级相当于国家《微型计算机用开关电源节能产品认证技术要求》
4级相当于ATX12V 2.2版要求值
5级相当于ATX12V 1.3版要求值
