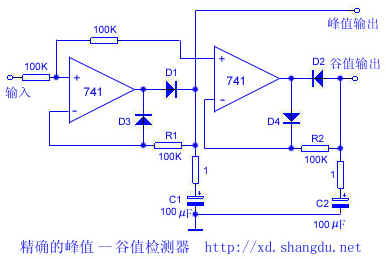

此电路中仅用两个运算放大器就能完成对非正弦波形的峰值和谷值电压的检测。在峰值期间,D1导通使C1充电达到峰值,峰值过后由于R1的限流作用,C1放电微乎其微,到下一次峰值再度充电,维持峰值电压输出。谷值检测与上面相反,谷值期间C2经过D2迅速地放电到谷值电压,而其它时间仅通过D4、R2微量放电,C2上始终保持谷值电压。C1、C2上串接的1Ω电阻用于防止过冲。
