简易晶振测试电路图

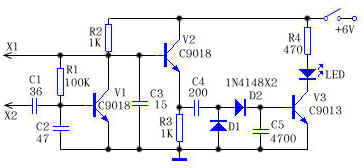

本文介绍一款简单易作的晶振测试装置，原理电路如附图所示。

图中，V1及其外围元件（包括被测晶振）共同组成一个电容三点式振荡器。当探头X1、X2两端接入被测晶振时，电路振荡。振荡信号经V2射极跟随级放大后输出，经C4耦合、D1、D2倍压整流后为V3提供偏置电流，V3导通，LED发光。若晶振不良或断路，电路则不能起振，因而LED不发光。

该装置结构简单，所用元件极为普遍，而且只要元件质量良好，装配无误，不需调试即可一次成功。探头可利用两个插孔代替。也可以选用带电缆的表笔或测试棒，但引线不宜过长。该测试议可测试频率为450KHz～49MHz的各种晶振，工作电源推荐采用6V叠层电池。
