自动调光窗帘电路图

自动“调光窗帘”能对室内光照进行自动调节，使用方便。

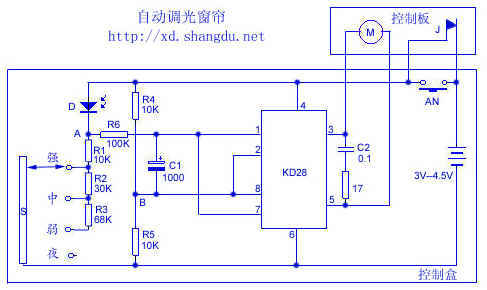

电路如下图。光敏二极管D与R1、R4、R5构成一平衡电桥。当光照适当时，A、B两点电位相同。均为1/2EC，KD28两运放输出端3脚和5脚电位也相同，电机M不转，窗帘保持原状。

当室外光照增强时，室内光照也增强，光敏二极管内阻变小，A点电位上升，KD28输出端3脚电位升高，5脚电位下降，电机M正转，窗帘缓缓关闭，直至室内光照减弱、D的电阻上升到使电桥重新平衡为止。反之，当光照减弱时，电机M反转，窗帘缓缓打开。C1、R6起延时作用，它能使控制过程缓缓进行，可避免因风偶然吹开窗帘而造成电机的反复起动。

室内光照的强弱可按需要分成强、中、弱三档进行选择。到夜间，室内光照即使开灯也不能达到弱档要求、窗帘会全部打开。如需关闭窗帘，可将转换开关S扳到“夜”档，这时A点电位总高于B点电位，电机正转，窗帘关闭。

另外，当电机处于两极端位置（窗帘全开或全闭）时，仍会有电流。为此必须安装极端位置自停开关，这由接触点J和按键AN完成。当电机运行到极端位置时，J断开，电源被切断。重新启用时按一下AN，电路接通窗帘退出极端位置，J恢复接通，控制电路又能正常进行控制。

控制电路与电池可装在一个小盒内安放在墙上方便之处，应注意使光敏二极管在盒内的顶部位置，且不要让光线直接照射。由于极端位置自停开关不难自行设计安装，故此处从略。
