过压过流保护器电路图

时间:2009-07-29 14:55

人气:

作者:admin

标签: 电路图

导读:过压过流保护器电路图-过压过流保护器 当电源供给电压或负载吸取的电流太大时,下图电路可断开负载给出故障指示。正...
过压过流保护器

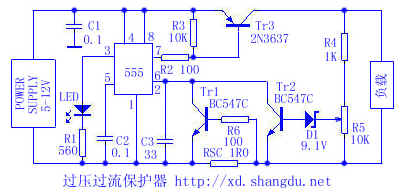

电源供给电压或负载吸取的电流太大时,下图电路可断开负载给出故障指示。


正常工作时,Tr1和Tr2均截止,555复位,555中的放电晶体管导通,它从Tr3基极吸取电流,使Tr3处开饱和,电源5~12V便直接送主负载。当负载吸取电流超过规定值时,Rsc上压降增加,使Tr1导通,555被触发,于是内部放电晶体管截止,跟着Tr3也截止,将电源与负载隔离,这时555处于单稳状态,单稳时间一到,只要负载过流现象不排除,555又重新触发,Tr3继续将负载隔离。

若负载出现过压,则经R4、R5、D1后Tr2导通,也使555触发,Tr3这时也将负载隔离。

对于过流或过压,555③脚均将输出高电位,使LED发光,表示负载处于隔离状态。由于Tr3或者处于饱和,或者处于截止,因此只用一只功率晶体管便可工作。
