红外线自动水龙头电路图

本文介绍的红外线自动水龙头将红外线发射头与接收装配在一起，成为“一体化”部件，它灵敏可靠，抗干扰能力强，可在强光下工作。

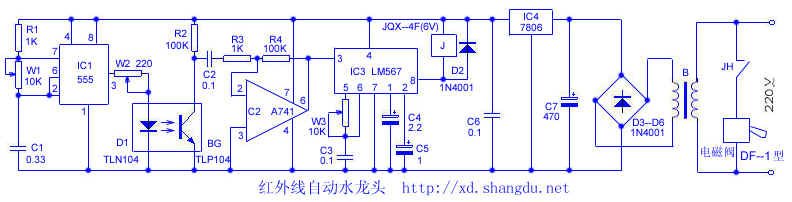

工作原理：电路如图所示。IC1与W1、C1等组成频率约为30～50KHz的脉冲振荡器，驱动红外发光二极管D1发出调制红外光。当有人洗手或盛水接近水龙头时，由D1发出的红外线被人体反射回来一部分，被BG接收，并通过运放IC2放大后输入到音频译码器LM567的输入端第3脚，经IC3进行识别译码后使其第8脚输出低电平，继电器J吸合，常开触点JH接通电磁阀电源，电磁阀打开，水龙头自动流水。人体离开水龙头后，BG失去红外信号，电路又恢复到一般等待工作状态。

调试：D1和BG要用铁皮罩起来，调W1、W3可使红外线发射、接收频率一致，使人体接近水龙头时，电磁阀能够可靠动作；调节W2阻值，可以改变D1的发射电流，从而控制电路在人体接近时的有效作用距离（即灵敏度）。
