精密秒脉冲发生器电路图

精密秒脉冲发生器电路

第一种：使用价格低廉的 32768HZ 晶体，配上 HC4060 电路，自身工作电压 2 － 6V,静态电流仅仅 20uA 左右。没有任何分频和其他多余器件，如果集成电路采用贴片封装，体积将非常小。本身具有天然的秒闪烁脉冲信号。

也可以配套 CD4060 电路，但是电压范围为 3 － 18V，静态电流随电压提高而上升，在 +5V 供电时，静态电流约 0.25 － 5uA，主要考虑的是在 3.0V 电池供电时的停振问题。而 HC4060 电路工作电压可以低一些。（本电路还可以输出其他标准频率的参考信号，印刷板上预留了 5 种频率输出信号的焊盘）。

主要参数：供电：DC5V. 月误差：≤ 15S。 提示：输出应该外加高输入阻抗的缓冲级。

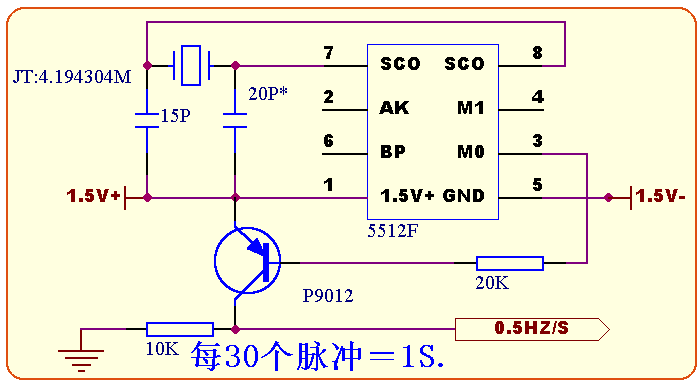

第二种：是曾经大名鼎鼎的高频高精度晶体振荡电路，也叫“高频石英钟电路”，由于原来是驱动步进电机的，所以其输出间隔是 2*0.5HZ/S,我们仅仅使用单边电路，可以得到 30 个脉冲/S。其供电电压仅仅 1.5V，神奇的低！工作电流不到 1uA，输出电压也很低，因此，使用分立的 PNP 三极管把电平提高到任意值。需要注意：1.5V 电源的正端子，应该就是 +5V 电源的正端子。

市场上已经较难购买到 5512F 电路了。

上面的电路无需太多调整，本身就有非常准确的精度。如果与单片机配套，单片机需要干的事情仅仅就是计数而已。对 5512F 电路，单片机还需要生成一个秒脉冲输出信号。（0.5S 的高低交替电平输出）。

主要参数： 供电：DC5V. 月误差：≤ 6S。 提示：输出应该外加高输入阻抗的缓冲级。
