[图文]边沿延时驱动电路

时间：2006-04-16 17:59

人气：

作者：admin

标签： 驱动电路  图文边沿

导读：[图文]边沿延时驱动电路-...

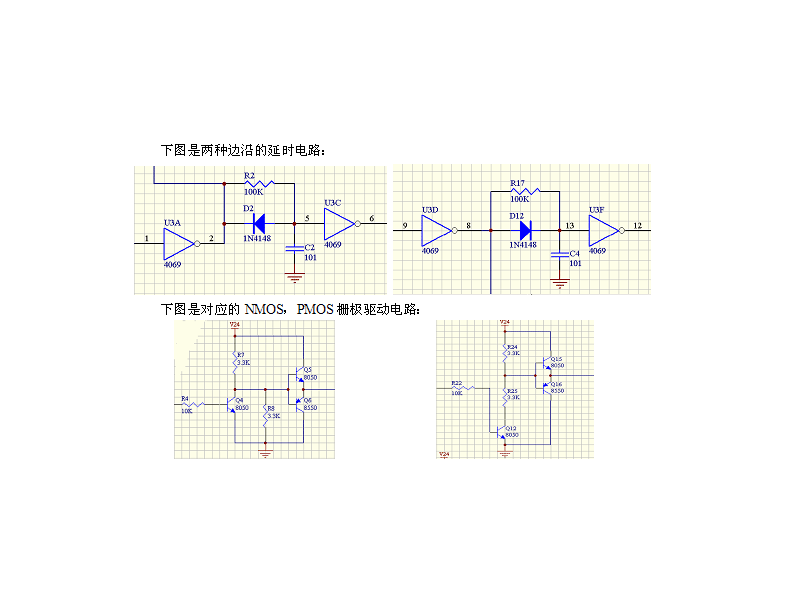

这个栅极驱动电路由两级三极管组成：前级提供驱动场效应管栅极所需的正确电压，后级是一级射极跟随器，降低输出阻抗，消除栅极电容的影响。为了保证不共态导通，输入的边沿要比较陡，上述先延时再整形的电路就可以做到。
