助听、催眠、记忆增强三用机

　　这个三用机电路简单，制作容易，不需调试，有一定的实用价值，很适合业余制作。
　　工作原理

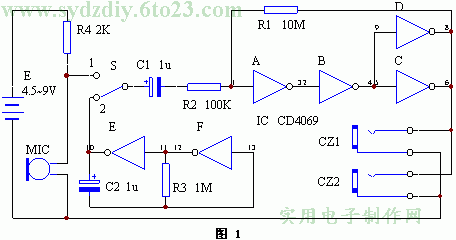

　　该机电原理见图1（点此下载原理图）。它由一个CMOS六反相器组成。A—D组成奇数级负反馈放大器。R1为反馈电阻，调节R2和R1的比值可调节电压增益，其典型增益可达100倍。F3和F4并联是为了增强放大器的负载能力。E和F构成一个低频信号发生器，它是一个最简单的CMOS多谐振荡器。它的振荡频率约为0.7Hz。改变C2或R3，可改变其振荡频率。R4和MIC构成拾音电路。
　　在作助听和记忆增强应用时，开关S置于1的位置，MIC将外界声音转换为电信号进入放大器进行放大，再由耳机输出。作记忆增强时，用双耳机听可减少外界干扰。
　　在作催眠器时，开关S置于2的位置，0.7Hz的低频信号经变压器放大，在耳机中可以听到“嗒嗒”的拍点声，类似下雨时的声音，让人放松，从而起到催眠的作用。
　　元器件选择与制作
　　元器件清单见下表。


编　号	名　称	型　号	数　量
R1	电阻	10M　1/8W	1
R2	电阻	100K　1/8W	1
R3	电阻	1M　1/8W	1
R4	电阻	2K　1/8W	1
C1、C2	电解电容	1u/16V	2
IC	COMS六反相器	CD4069、C033、C003、C063、CC4069	1
MIC	话筒	小型驻极体电容话筒	1
CZ1、CZ2	耳机插座		2

　　电源在4.5－9V间选择，可用一块叠层电池供电。该电路只要接线正确，不用调试，即可使用。整个电路可装在小肥皂盒中。
