电子煤气点火器

　　现在的煤气灶、热水器等大都采用电子点火，它具有操作方便、使用安全、工作可靠等优点，电子煤气点火器的种类较多，但电路基本结构和原理大同小异。本文介绍一种结构简单，制作方便的电子点火器，可供煤气灶生产厂家、电子爱好者参考。
　　工作原理

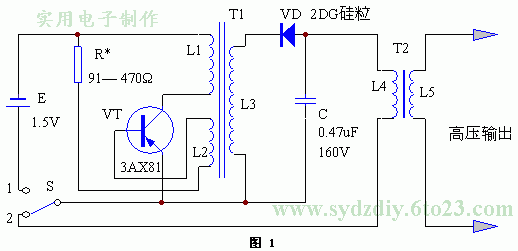

　　该装置电路如图1（点击下载原理图）。它是由振荡器，高压整流电路和升压器组成。由三极管VT及T1的L1、L2、R组成振荡器，接通电源开关S，VT便产生振荡，于是在T1的L3端感应出较高的电压，经二极管VD半波整流后向电容器C充电，同时在T2的L5端感应出更高的电脉冲进行点火。当S拨至“2”档时，C中的电荷维持放电状态，直至可靠地将煤气点燃。整个动作只是在几秒种内完成。
　　元器件选择与制作
　　E采用一节5号电池。VT采用锗三极管3AX81，以改善低电压下的压降特性，如用硅管则压降较大，工作效率明显降低。VD采用2DG系列高压硅粒，其反压要求大于250V，C的容量在0.47—0.68uF范围，耐压大于160V。T1可用小型半导体收音机中的输入或输出变压器的E型5×7铁芯，L1用Φ0.17mm高强度漆包线绕30匝，L2用同样线径的漆包线绕60匝，L3采用Φ0.06mm的高强度漆包线绕3500匝。T2采用40mm长的磁棒作铁芯，首先用Φ0.41mm的漆包线在磁棒上绕17匝作L4，然后在L4上套入塑料槽骨架，并用Φ0.06mm的高强度漆包线在骨架上绕1500匝。骨架上共分线槽10个，每个线槽内绕150匝，可有效防止高压击穿L5自身。
　　电路制好后，可在L5两端接入电极，放置适当距离，拨动S，见两电极之间闪烁火花即告成功。
