TPS65053-Q1 器件是集成电源管理 IC （PMIC），适用于由一个锂离子或锂聚合物电池供电的应用，这些应用需要多个电源轨。TPS65053-Q1 器件提供两个高效的 2.25 MHz 降压转换器，旨在为基于处理器的系统提供内核电压和 I/O 电压。两个降压转换器在轻负载时进入低功耗模式，可在尽可能宽的负载电流范围内实现最高效率。对于低噪声应用，可以通过将 MODE 引脚拉高来强制器件进入固定频率 PWM 模式。这两款转换器都允许使用小型电感器和电容器来实现小尺寸解决方案。
*附件：tps65053-q1.pdf

TPS65053-Q1 器件在 DCDC1 转换器上提供高达 1 A 的输出电流，在 DCDC2 转换器上提供高达 0.6 A 的输出电流。该器件还集成了一个 400mA LDO 和两个 200mA LDO 稳压器，可以使用每个 LDO 上的单独使能引脚来打开和关闭它们。每个 LDO 的输入电压范围为 1.5 V 至 6.5 V，允许它们由其中一个降压转换器或直接由主电池供电。LDO1 和 LDO2 可外部调节，而 LDO3 具有 1.3 V 的固定输出电压。

TPS65053-Q1 器件采用小型 24 引脚无铅封装（4mm × 4mm VQFN），间距为 0.5mm。

特性

适用于汽车应用
符合 AEC-Q100 标准，结果如下：
- 器件温度等级 3：-40°C 至 +85°C 环境工作温度范围
- 器件 HBM ESD 分类 2 级
- 器件 CDM ESD 分类等级 C4B
效率高达 95%
DC-DC 转换器的输出电流：
- 直流 1 = 1 A;直流 2 = 0.6 安
DC-DC 转换器外部可调
V在DC-DC 转换器的范围为2.5 V 至 6 V
2.25MHz 固定频率作
轻负载电流下的省电模式
180° 异相作
PWM 模式下的输出电压精度 ±1%
两个 DC-DC 转换器的总典型静态电流为 32μA
100% 占空比，实现最低压差
一个通用型 400mA LDO
两个通用型 200mA LDO
V在LDO 的范围为 1.5 V 至 6.5 V
LDO3 的输出电压：
- VLDO3 = 1.3 伏
采用 4mm × 4mm 24 引脚 VQFN 封装

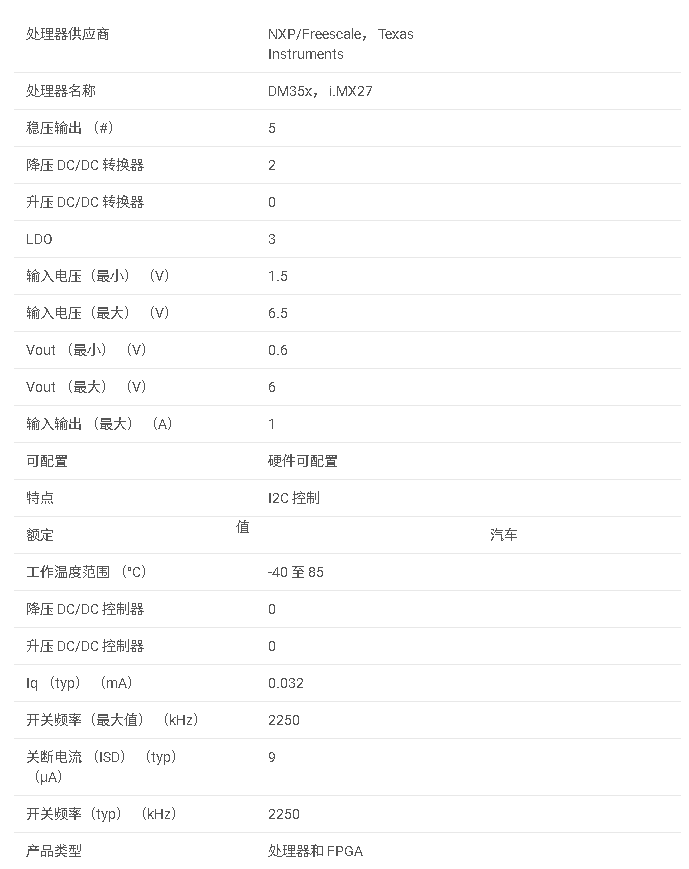

参数

方框图

1. 产品概述

‌型号‌：TPS65053-Q1
‌类型‌：5通道电源管理IC，包含两个降压转换器（DC-DC Converter）和三个低输入电压线性稳压器（LDO）
‌应用‌：适用于由单个锂离子电池或锂聚合物电池供电的设备，如汽车电子设备、GPS、紧急电话、数码相机、卫星无线电模块等

2. 主要特性

‌AEC-Q100认证‌：适用于汽车应用，温度范围-40°C至+85°C
‌高效率‌：最高可达95%
‌输出电流‌：DCDC1转换器最高1A，DCDC2转换器最高0.6A
‌固定频率‌：2.25MHz
‌电源节省模式‌：轻载时自动进入，提高效率
‌输出电压精度‌：PWM模式下±1%
‌静态电流‌：两个DC-DC转换器总典型值为32μA
‌LDO输出电流‌：一个400mA，两个200mA

3. 引脚配置与功能

‌DCDC1和DCDC2‌：包含使能引脚（EN_DCDC1和EN_DCDC2）、反馈引脚（FB_DCDC1和FB_DCDC2）、开关引脚（L1和L2）等
‌LDO1、LDO2和LDO3‌：每个LDO有使能引脚（EN_LDO1、EN_LDO2和EN_LDO3）和反馈引脚（FB_LDO1和FB_LDO2）
‌其他引脚‌：包括电源引脚（VCC）、输入电压引脚（VINDCDC1/2、VINLDO1、VINLDO2/3）、地引脚（PGND1、PGND2、AGND）等
