瑞萨RZ/G2L MPU的DDR配置（3）

前情回顾

RZ/G2L的DDR配置

瑞萨RZ/G2L MPU的DDR配置（1）

瑞萨RZ/G2L MPU的DDR配置 （2）

3.2

使用前准备

在使用配置工具之前，需要做好以下准备工作：

详细了解硬件信息，包括#DDR颗粒的型号、容量、速率、数据宽度等参数，以及原理图中DDR颗粒与处理器的连接方式、引脚定义等 。这些信息是进行准确配置的基础，直接影响到内存的性能和稳定性。

确保安装了支持宏功能的Excel软件，因为配置工具是基于Excel宏开发的，需要启用宏才能正常运行。同时，获取最新版本的配置工具，并熟悉工具的各个表格和参数的含义 。

3.3

具体使用步骤

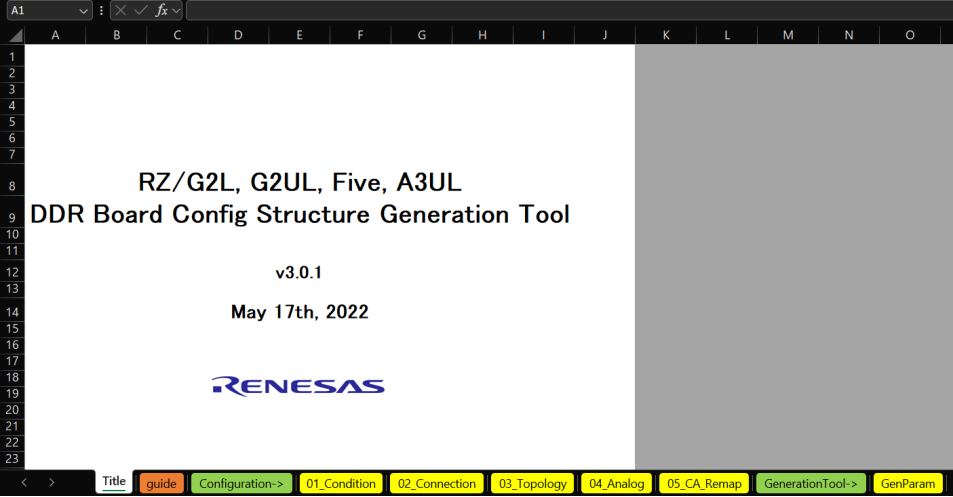

这是配置工具的界面，橙色的guide表提供了trusted-firmware-a中实现DDR配置的过程说明。绿色的表可以忽略，黄色的01_Condition，02_Connection，03_Topology这三个表一般不需要修改，它罗列了各种DDR颗粒型号的参数选项，连接方式，拓扑结构组合等选项。黄色的04_Analog表定义了各种Connetion#/Condition#以及Topology#下的匹配阻抗等硬件参数配置。一般也不建议软件人员修改。软件人员正常要改的是05_CA_Remap表和GenParame表。

3.3.1

01_Condition与02_Connection表的选择

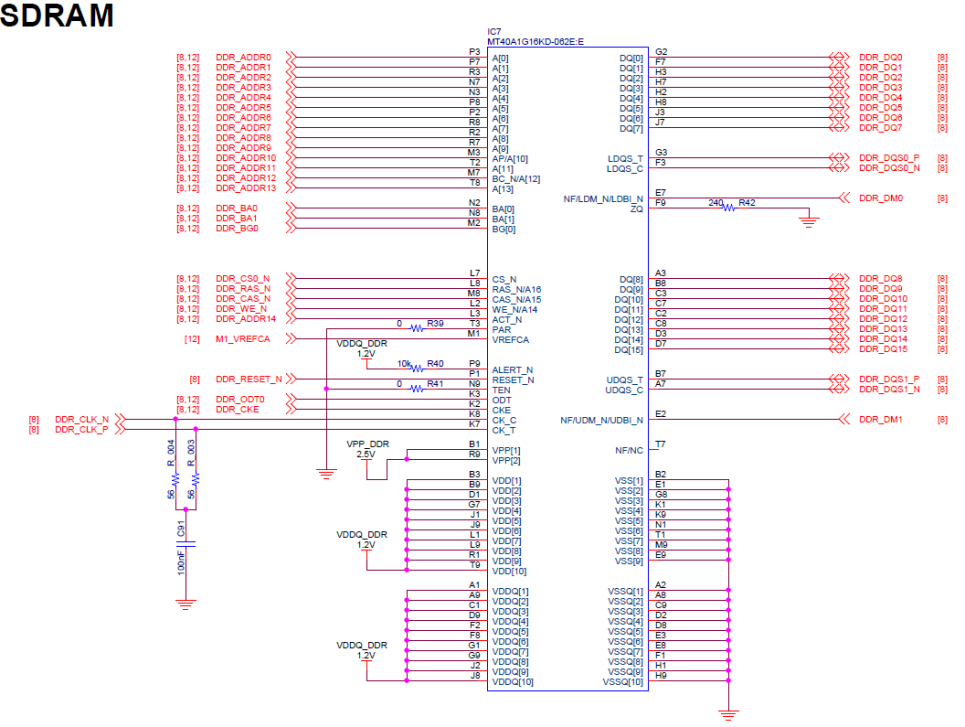

以RZ/G2L SMARC EVK为例，它只接了1片1G*16bit的DDR4（MT40A1G16KD - 062E：E）。

首先，分别从配置工具的01_Condition和02_Connection表中找出与该DDR颗粒和原理图的connection对应选项。在01_Condition表中，依据DDR颗粒MT40A1G16KD - 062E：E的规格书上提供的速率等特性选择合适的条件选项，如D4 - 01 - 1；在02_Connection表中，依据原理图的连接方式和PCB的相关信息确定对应的连接选项，如C - 011 。

3.3.2

03_Topology表的选择

根据上一步确定的信息及DDR4颗粒型号，从配置工具的03_Topology表中找出对应的Topology选项。在03_Topology表中，通过查找与DDR颗粒参数匹配的行和列，确定对应的拓扑类型T - 1bc（依据C， H， J， AB， AI， AJ列的关键信息）。拓扑类型的选择决定了内存的地址映射、信号连接等关键配置，对内存的正常工作至关重要。

3.3.3

05_CA_Remap表操作

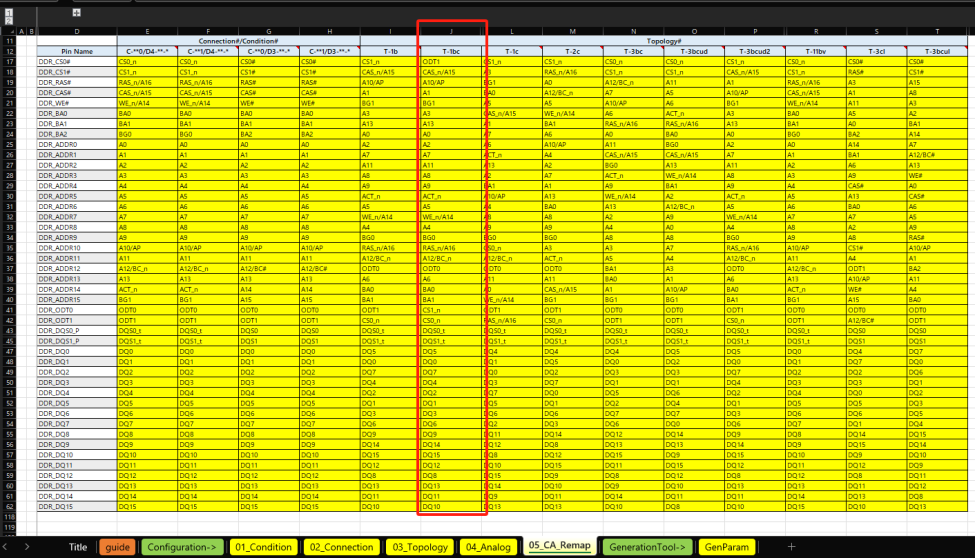

打开配置工具的05_CA_Remap表，选中上一步03_Topology表确定的拓扑类型对应的列（如第J列T - 1bc），然后根据原理图完成pin assign操作。在pin assign过程中，需要将处理器侧的引脚与DDR颗粒侧的引脚进行准确映射。

这里有个实用技巧：

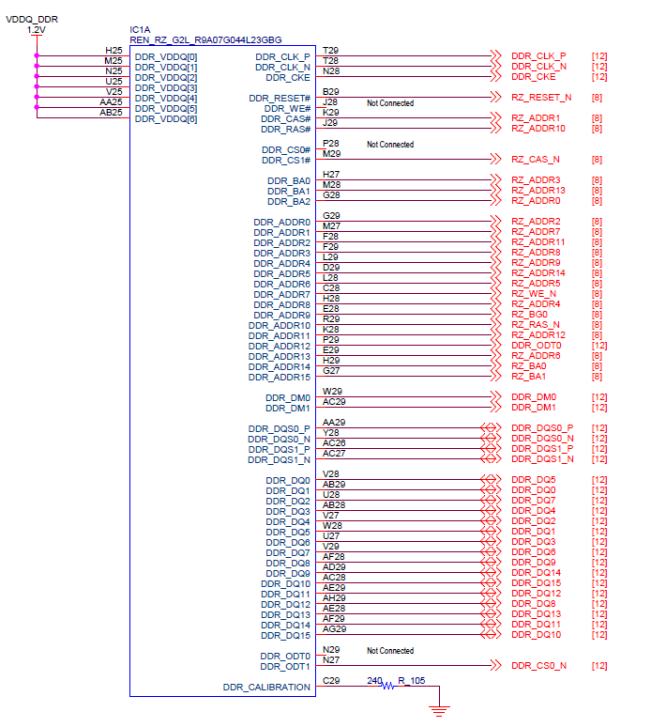

原理图中soc侧有3个引脚（DDR_CS0/DDR_ODT0/DDR_WE）是没有引出的，在pin assign的下拉选项中也有3个选项（DDR_CS1/DDR_ODT1/DDR_BG1）在DDR颗粒这一侧是不存在的。因此，soc侧的这3个引脚可以从下拉选项中的这三个选项自由选择，只要保证不重复即可 。

3.3.4

GenParam表操作

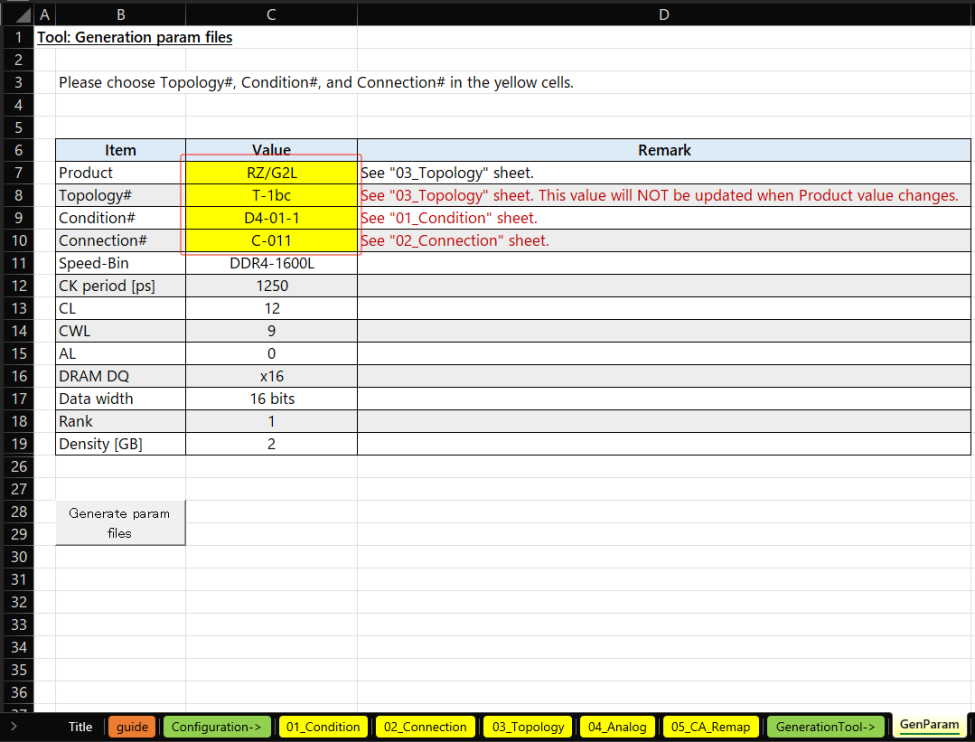

打开配置工具的GenParam表，在第7行（Product）的下拉选项中选择RZ/G2L，在第8行（Topology#）的下拉选项中选中之前确定的T - 1bc ，在第9行（Condition#）的下拉选项中选择D4-01-1，在第10行（Connection#）的下拉选项中选择C-011。其他相关参数，如Speed - Bin（DDR4 - 1600L）、CK period [ps]（1250）、CL（12）、CWL（9）、AL（0）等会根据前面几项的选择，自动填充，无需手动配置 。

3.3.5

生成配置文件

在GenParam表中完成所有参数设置后，点击Generate param按钮，即可生成配置文件param_mc.c和param_swizzle.c 。生成的文件需按照前面提到的规则进行重命名，以便在后续的开发中正确使用。

3.3.6

配置文件使用

RZ/G2L的flash-writer和trusted-firmware-a源码工程都用到配置工具生成的param_mc.c和param_swizzle.c配置文件。配置工具的guide表提供的方法针对的trusted-firmware-a源码工程。也可以参考RZ BSP Porting - ARM Trusted Firmware - Renesas-wiki - Renesas Confluence。flash-writer源码工程中DDR配置文件的使用可以参考RZ BSP Porting - Flash Writer - Renesas-wiki - Renesas Confluence。

3.4

使用技巧与注意事项

在进行pin assign时，原理图引脚的连线命名可能与soc侧或者DDR颗粒的管脚命名不一一对应，这是配置过程中的难点。需要仔细分析原理图，运用逻辑思维和空间想象力，准确找出DDR颗粒和soc侧的引脚连接关系 。

配置工具中的01_Condition、02_Connection、03_Topology这三个表通常不需要修改，它们是基于硬件和内存标准预先设置好的。04_Analog表主要供PCB设计人员参考，如果需要修改，应由PCB设计工程师根据硬件设计给出建议。

在填写GenParam表中的参数时，务必确保参数的准确性，这些参数直接影响到DDR内存的性能和稳定性。如果参数设置错误，可能导致内存无法正常工作或性能下降 。

总结

本文全面介绍了RZ/G2L对DDR3L和DDR4的支持情况，深入解析了DDR3、DDR4以及DDR3L的技术细节和区别，详细阐述了RZ/G2L的DDR配置工具的使用流程。通过对这些内容的了解，嵌入式软件工程师能够更好地掌握RZ/G2L的DDR适配工作。
