为小型PLC和人机界面优化的微处理器RZ/N1S数据手

RZ/N1S 在一个小封装中容纳了 Cortex®-A7 和大尺寸的内置 RAM。由于可以减少外围部件，因此可以用于小型 PLC、HMI等。此外，由于它拥有经过验证的瑞萨 R-IN 引擎（“R-IN 引擎”）作为工业以太网通信的加速器，因此可以用于协议网关、传感器集线器等。

*附件：为小型PLC和人机界面优化的微处理器RZ N1S数据手册.pdf

特性

• 中央处理器（CPU）：Cortex-A7（主频 500 兆赫兹），Cortex-M3（主频 125 兆赫兹）
• 电压：输入输出（IO）接口电压为 3 伏特，中央处理器（CPU）电压为 1.15 伏特
• 封装：196 引脚的无引脚细间距球栅阵列封装（LFBGA）（尺寸为 12×12 毫米，引脚间距 0.8 毫米），324引脚的无引脚细间距球栅阵列封装（LFBGA）（尺寸为 15×15 毫米，引脚间距 0.8 毫米）
• 内存：带纠错码（ECC）功能的 6 兆字节静态随机存取存储器（SRAM）
• 以太网端口：最多 5 个
• 独立的千兆以太网媒体访问控制器（GMAC）：最多 2 个（符合 IEEE1588 标准）
• 安全选件：具备
• 以太网交换机
• 以太网控制自动化技术（EtherCAT）从站控制器，SERCOSⅢ 从站控制器
• 其他：锁相环（PLL），实时时钟（RTC）

应用

• 带有 RZ/N1S 的实时工业以太网开关（低成本）
• 飞行时间（ToF）传感器模块
• 工业传感器网络
• 工业以太网连接物联网传感器集线器
• Port GOAL Real-Time Communication
• IO-Link 传感器
• Macronix Boot Code Integrity OTA Function
• TMGTE Protocol Stacks and Gateway Solutions

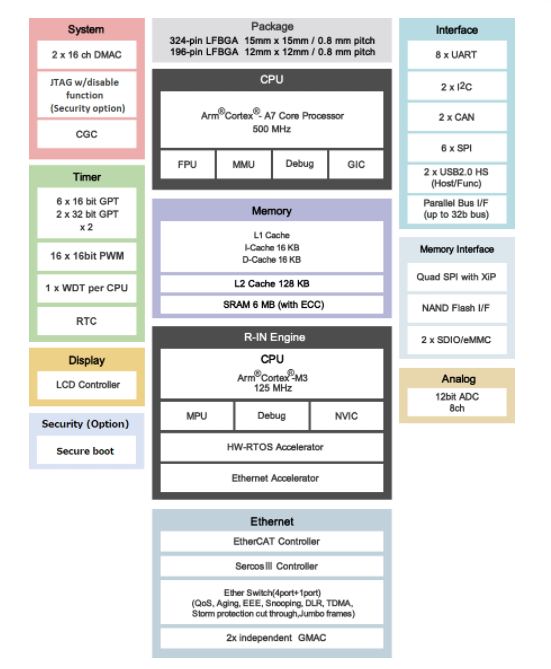

RZ/N1S框图

方框图

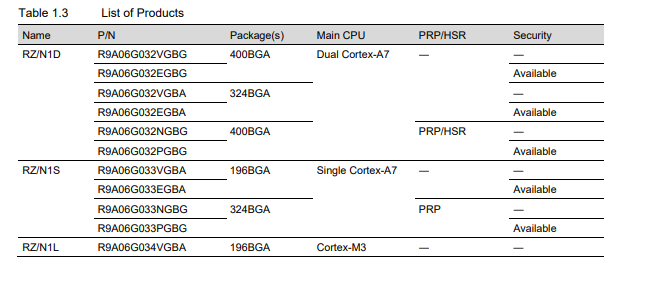

产品阵容
