TPS3801 200ms 延迟、带手动复位功能的小型电源电压

TPS380x 系列监控电路可监控电源电压，以提供电路初始化和定时监控，主要用于 DSP 和其他基于处理器的系统。

当 SENSE（可调版本）或 V DD 系列 （固定版本）降至预设阈值以下。在 SENSE 或 V 之后，RESET 输出在工厂编程的延迟时间内保持置位状态DD 系列返回高于其阈值。
*附件：tps3801.pdf

TPS380x 器件（TPS3801-01 除外）集成了手动复位输入 （MR）。MR 的低电平会导致 RESET 变为活动状态。

TPS380x 使用精密基准来实现 2%—2.5% 的总体阈值精度。这些器件采用 5 引脚 SC-70 封装，尺寸仅为 5 引脚 SOT-23 封装的一半左右。

TPS380x 器件的额定温度范围为 –40°C 至 +85°C。

特性

• 小型 5 引脚 SC-70 （SOT-323） 封装
• 电源电流：9 μA
• 具有固定延迟时间的上电复位发生器
  • TPS3800 = 100 毫秒
  • TPS3801 = 200 毫秒
  • TPS3802 = 400 毫秒
• 精密电源电压监控器 1.8 V、2.5 V、
  2.7 V、3 V、3.3 V、5 V 和可调
• 手动复位输入（TPS3801-01 除外）
• 温度范围：–40°C 至 +85°C
• 应用
  • 使用 DSP、微控制器或微处理器的应用
  • 无线通信系统
  • 便携式/电池供电设备
  • 可编程控制
  • 智能仪器
  • 工业设备
  • 笔记本电脑/台式电脑
  • 汽车系统

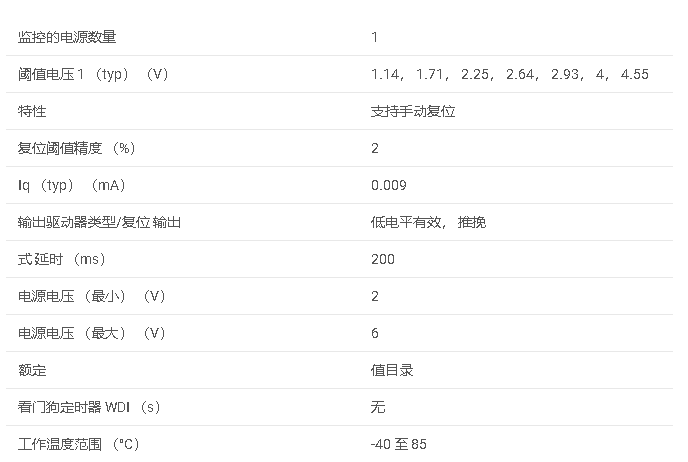

参数

方框图

1. 产品概述

• ‌产品系列‌：TPS380x
• ‌功能‌：电源电压监控电路，主要用于DSPs和其他处理器系统，提供电路初始化和时序监控。
• ‌特点‌：
  • 超小5引脚SC-70(SOT-323)封装
  • 供电电流低至9μA
  • 固定延迟时间的上电复位发生器（100ms、200ms、400ms可选）
  • 精密电源电压监控，可选阈值电压包括1.8V、2.5V、2.7V、3V、3.3V、5V及可调版本
  • 手动复位输入（TPS3801-01除外）
  • 工作温度范围：-40°C至+85°C

2. 应用领域

• DSPs、微控制器或微处理器系统
• 无线通信系统
• 便携式及电池供电设备
• 可编程控制器
• 工业设备
• 笔记本电脑和台式电脑
• 汽车系统

3. 电气特性

• ‌工作电压范围‌：1.6V至7V（绝对最大值为7V，连续工作推荐不超过6V）
• ‌复位阈值电压‌：多种固定选项和可调版本，如1.71V、2.25V、2.64V等
• ‌复位延迟时间‌：TPS3800为100ms，TPS3801为200ms，TPS3802为400ms
• ‌输出特性‌：
  • 高电平输出电压（RESET）：在指定条件下，输出接近供电电压
  • 低电平输出电压（RESET）：在指定条件下，输出接近0V
• ‌输入特性‌：
  • 手动复位输入（MR）：低电平有效，触发复位
  • SENSE引脚（可调版本）：用于设置复位阈值电压

4. 封装与引脚

• ‌封装类型‌：5引脚SC-70(SOT-323)
• ‌引脚功能‌：
  • RESET：复位输出
  • GND：接地
  • MR：手动复位输入（除TPS3801-01外）
  • V_DD：供电电压输入
  • SENSE（可调版本）：用于调整复位阈值电压

5. 特殊功能

• ‌手动复位‌：通过拉低MR引脚，可以强制触发复位信号。
• ‌可调复位阈值‌：TPS3801-01型号提供可调复位阈值功能，通过外部电路设置。

6. 注意事项

• 设备具有有限的内置ESD保护，存储或处理时需采取适当预防措施。
• 在使用时，应避免长时间超过绝对最大额定条件，以免影响设备可靠性。

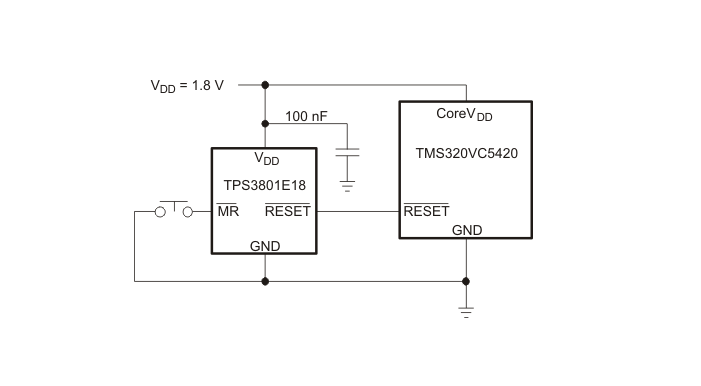

7. 典型应用

• 作为电源电压监控器，在供电电压低于设定阈值时触发复位信号，确保系统稳定启动和运行。
• 可与DSPs、微控制器等处理器系统配合使用，提供上电复位和电源电压监控功能。
