基于1.35M Instance设计的GPU加速实例

CPU是计算机的核心部件，由运算器、控制器、寄存器组和内部总线等部分组成。常见的x86架构CPU核心数相对较少，一般在8 - 32核左右，主要是为了解决复杂的逻辑运算和顺序执行指令的任务。它在处理单线程任务时效率很高，能够快速执行复杂的指令集，例如进行数学计算、程序的流程控制等操作。

GPU最初是为了图形渲染而设计的，其架构与CPU有很大不同，采用了大规模并行架构。以英伟达的CUDA架构为例，它拥有成千上万个CUDA核心，这些核心可以同时处理多个任务。例如，在深度学习中，GPU可以加速神经网络的训练过程，因为神经网络的训练涉及大量的矩阵运算，这些运算可以并行处理，GPU的并行架构能够大大缩短训练时间。近两年，GPU也成为EDA（电子设计自动化）加速的技术热点。

在数字SoC芯片的设计和实现中，为了达到功能、性能、功耗和面积目标，芯片设计者通常需要进行多轮次的迭代和优化。数字后端实现环节由于涉及的数据规模庞大且迭代次数多，基于CPU的计算耗时相当长。一般来说，一个后端设计大概需要半年左右的时间，以一个10M Instance规模的模块设计为例，基于常见的x86_64架构、16核×128CPU、2.8G主频的服务器运行数字后端各项任务，每轮时长大约为：布局（Place）75小时、时钟树综合（CTS）45小时、时钟优化（CTSopt）45小时、布线（Route）35小时、布线优化（RouteOpt）60小时。如果能够有效利用GPU的并行计算能力，将对芯片设计的加速非常有帮助。

芯行纪自主研发的新一代数字实现解决方案，通过适配GPU的环境，使用GPU为自研布局布线软件AmazeSys进行了加速，并且获得了可观的加速效果。以下是一个基于1.35M Instance设计的GPU加速实例，运行方案如下：

仅使用CPU，启用31个CPU线程

使用CPU和GPU，启用31个CPU线程和1个GPU (3584 CUDA cores)

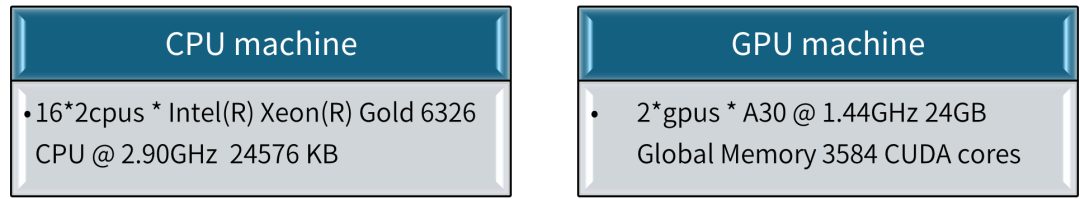

图1：机器配置

从图2可以看到，通过启用1个GPU，placement各个主要阶段得到了5到20倍不等的加速比。

图2：Placement过程中的加速比

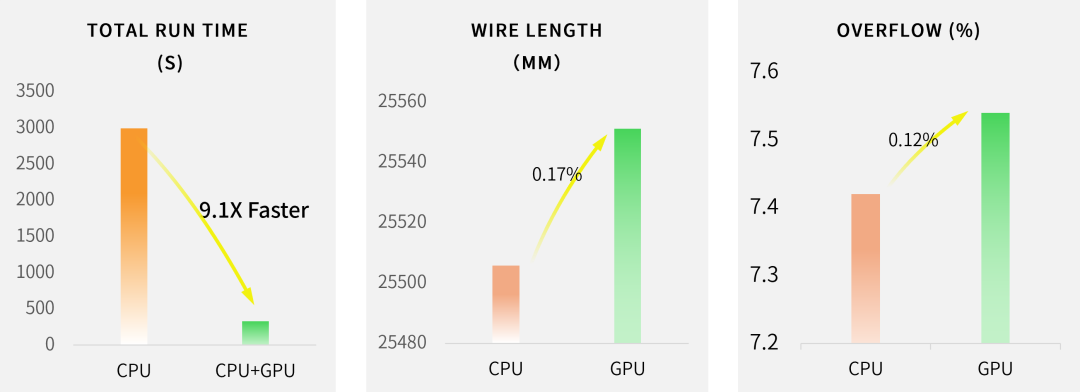

从图3可以看到，使用两种方案的wire length基本持平， GPU加速时虽然overflow略有增加，但总体获得了9.1倍加速的效果。并且，当GPU数量增加、性能增强，加速比也将会继续增大。

图3：使用GPU加速的结果

数字布局布线涉及的串行计算相对较多，但每一个环节只要能够有并行的可能的情况下，提前考虑算法以及GPU环境的匹配，是能够实现加速可能性的。GPU加速对数字电路的后端设计而言，属于EDA工具研发中的新挑战。芯行纪AmazeSys数字布局布线软件适配GPU硬件加速技术，为设计者缩短设计周期、加速设计创新提供了新的途径。

关于芯行纪

芯行纪科技有限公司汇聚EDA研发和技术支持精英，主营研发符合3S理念（Smart、Speedy、Simple）、包含新一代布局布线技术的数字实现EDA平台，并提供高端数字芯片设计解决方案，助力提升芯片设计效率，以科技创新推动发展新质生产力。
