PTH04040W 60 A、3.3/5V 输入非隔离宽输出调节电源模

PTH04040W 是一款高性能 60A 额定电流非隔离式电源模块，采用最新的 多相开关模式拓扑。这提供了一个小型的即用型模块，可以为大多数 密集的多处理器系统。

PTH04040W在 2.95 V 至 5.5 V 的输入电压范围内工作，并可以使用单个外部电阻器在 0.8 V 至 2.5 V 范围内设置为任何输出电压。宽输入电压和宽输出调节范围的组合使 PTH04040W 可用于许多高性能应用。这些 包括使用 3.3 V 或 5 V 配电总线的高级计算平台和服务器。
*附件：pth04040w.pdf

这些模块包含全面的功能列表。它们包括 on/off 抑制和 margin up/down 控件。差分远程输出电压检测可确保严格的负载调节，而输出过流和过热关断可防止大多数负载故障。可编程欠压锁定允许自定义导通阈值。

PTH04040W 包含 Auto-Track™。Auto-Track 是 PTH 系列的一个常用功能，它允许多个模块的输出在上电和断电转换期间跟踪公共电压。这大大简化了在多个电源轨下工作的 VLSI IC 的电压排序。

双面表面贴装结构具有扁平和紧凑的占地面积。它采用通孔和表面贴装封装。

特性

• 60A 输出电流
• 3.3V 和 5V 输入电压
• 宽输出电压调节（0.8 V 至 2.5 V）
• 效率高达 93%
• 开/关抑制
• 差分输出感应
• 输出过流保护
  （非闭锁、自动复位）
• 过热保护
• 自动跟踪™排序
• 启动至输出预偏置
• 边距增加/减少控件
• 工作温度：–40°C 至 85°C
• 多相、开关模式拓扑
• 可编程欠压锁定 （UVLO）
• 安全机构认证：
  UL/IEC/CSA-22.2 60950-1
• 应用
  • 高级计算和服务器应用程序

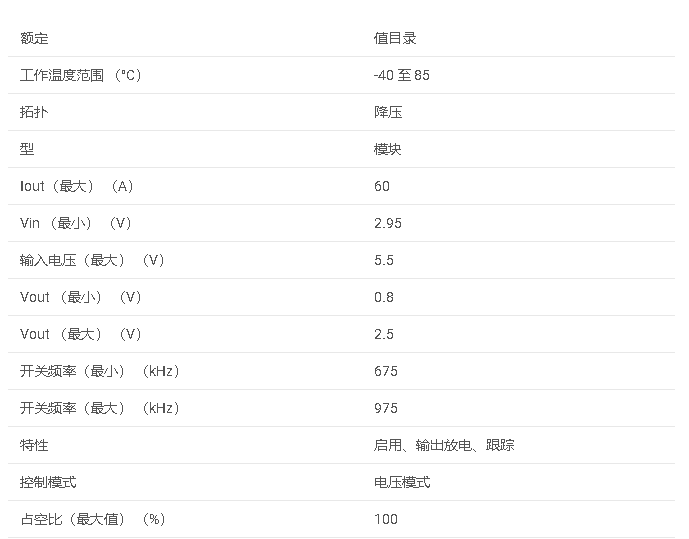

参数

一、产品概述

PTH04040W 是一款高性能、非隔离、宽输出可调电源模块，采用最新的多相开关模式拓扑结构，适用于先进计算和服务器应用。该模块提供高达60A的输出电流，输入电压范围为3.3V至5V，输出电压可调范围为0.8V至2.5V。

二、关键特性

• ‌高输出电流‌：最大可达60A。
• ‌宽输入电压范围‌：3.3V至5V。
• ‌宽输出电压调整‌：0.8V至2.5V，通过单个外部电阻设置。
• ‌高效率‌：最高可达93%。
• ‌多相开关模式‌：采用多相开关模式拓扑，提高瞬态响应能力。
• ‌多种保护功能‌：包括过流保护、过温保护、欠压锁定等。
• ‌Auto-Track功能‌：允许多个模块的输出电压在电源开启和关闭时跟踪一个共同电压。

三、应用

PTH04040W 适用于需要高密度供电的多处理器系统，如先进计算平台和服务器，这些平台通常使用3.3V或5V的配电总线。

四、电气特性

• ‌输出电压调整‌：通过连接在V_O Adjust引脚和GND引脚之间的外部电阻器来设置输出电压。
• ‌效率‌：在不同输出电压和负载条件下，效率可达90%以上。
• ‌输出电压纹波‌：在20MHz带宽下，纹波峰峰值为15mV。
• ‌过流保护‌：具有非锁定自动复位功能，过流阈值为90A。
• ‌开关频率‌：675kHz至975kHz。

五、保护功能

• ‌过流保护‌：当输出电流超过设定阈值时，模块会自动降低输出电压，并在故障消除后自动恢复。
• ‌过温保护‌：当内部温度超过安全阈值时，模块会自动关闭输出以防止热损坏。
• ‌欠压锁定‌：当输入电压低于设定阈值时，模块会禁止输出，防止在输入电压不足时启动。

六、电容推荐

• ‌输入电容‌：至少需要1000μF的电容，建议结合使用陶瓷电容和电解电容以减少输入纹波。
• ‌输出电容‌：至少需要660μF的电容，建议结合使用陶瓷电容和电解电容以优化稳定性和瞬态响应。

七、封装与可用性

PTH04040W 提供多种封装选项，包括通孔和表面贴装类型，具体封装和可用性请参考最新的产品数据手册和TI官方网站。

八、设计注意事项

• 在设计电路时，应确保所选电容的ESR（等效串联电阻）和纹波电流额定值满足数据手册中的推荐值。
• 对于需要快速瞬态响应的应用，可能需要增加额外的输出电容。
• 在连接V_O Adjust引脚和GND引脚之间的电阻时，应确保电阻的精度和温度稳定性符合要求，并尽可能靠近转换器放置。

PTH04040W 以其高输出电流、宽输入输出电压范围和丰富的保护功能，成为先进计算和服务器应用中的理想电源解决方案。
