双向逆变器之ARM内核处理器

继续原来给大家分享的内容：

双向逆变器之ARM内核处理器

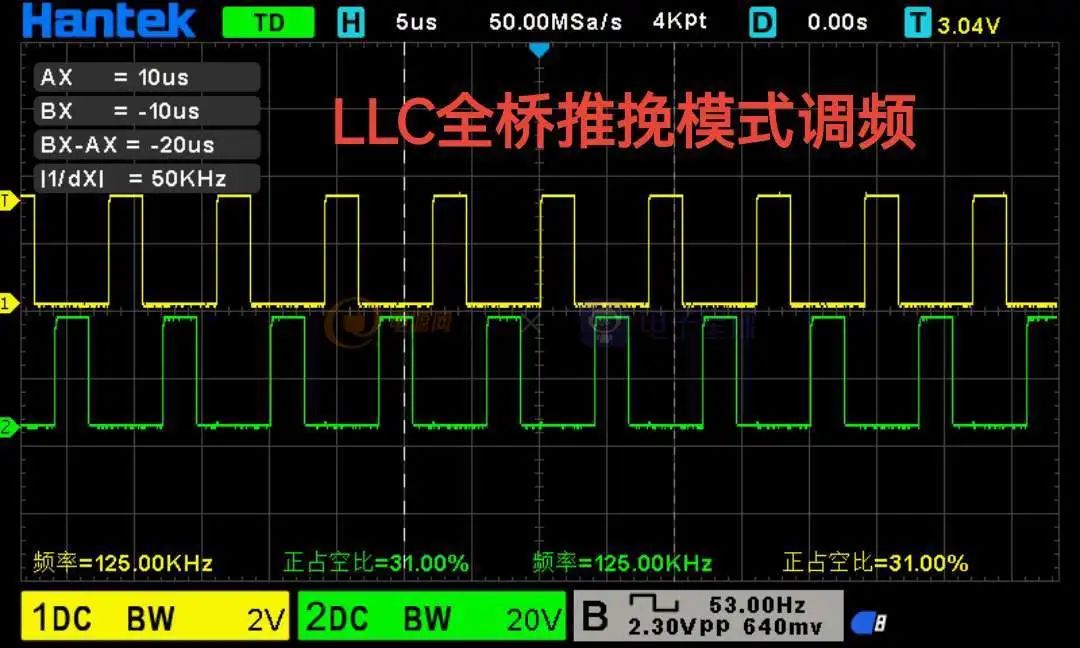

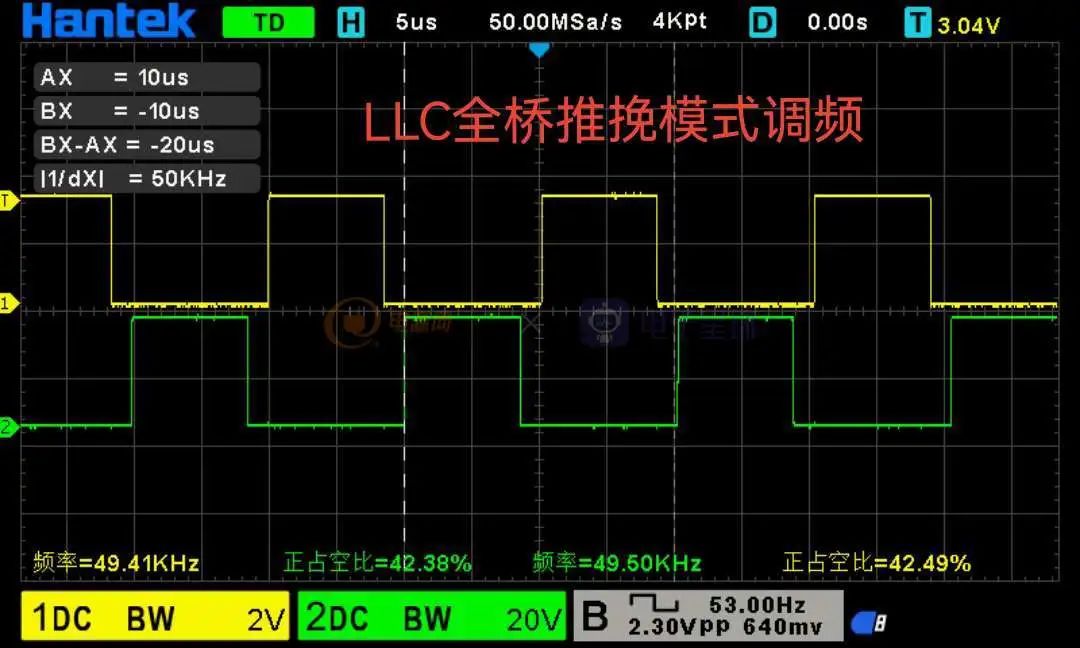

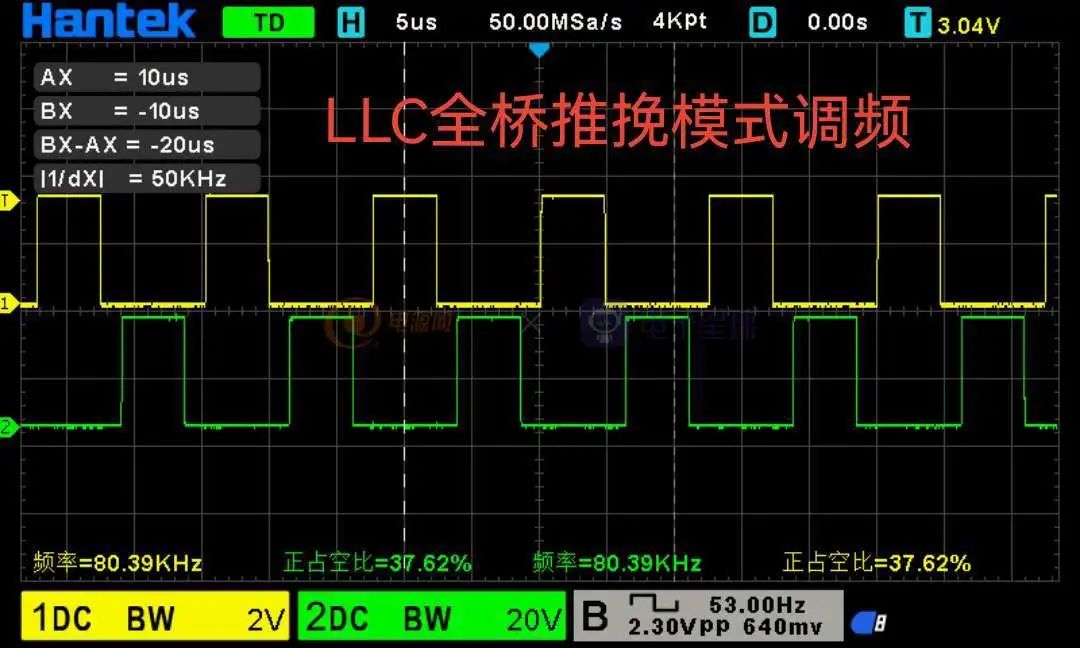

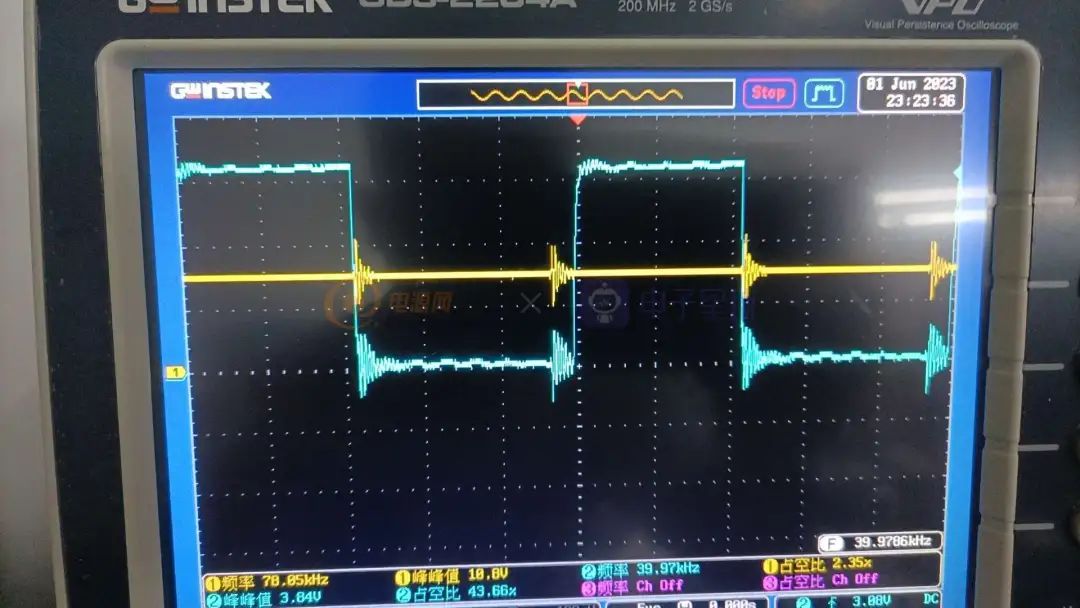

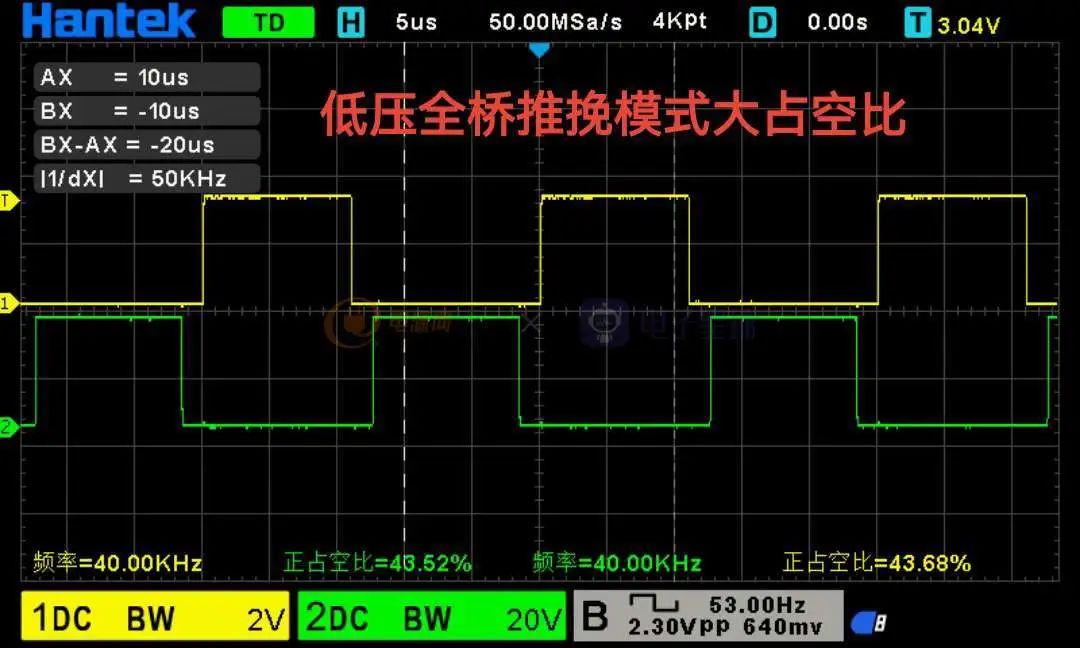

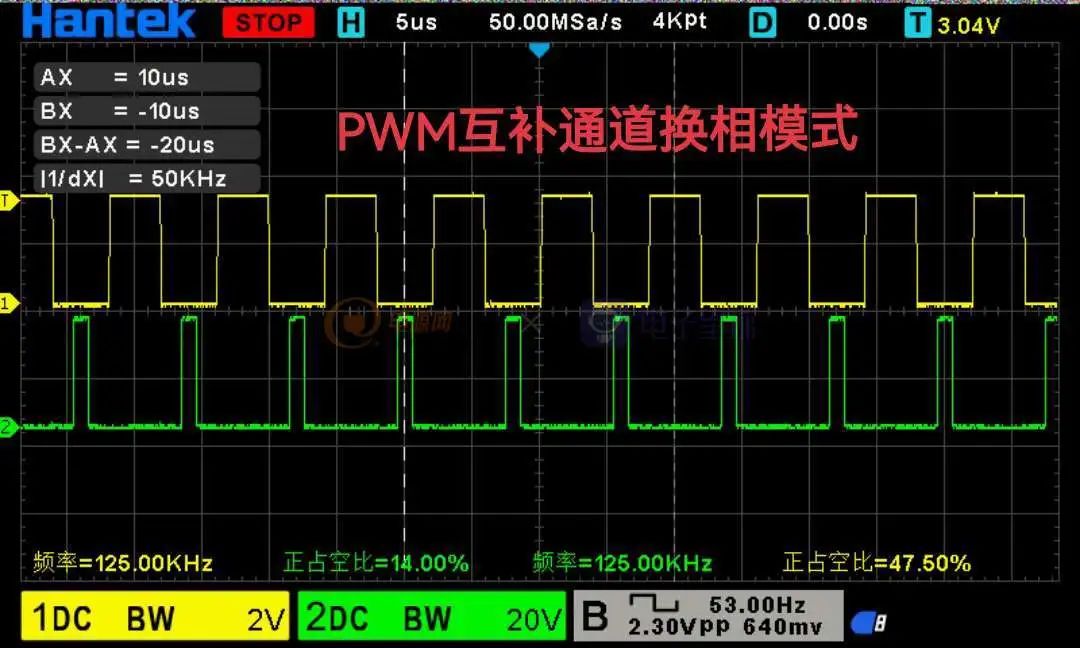

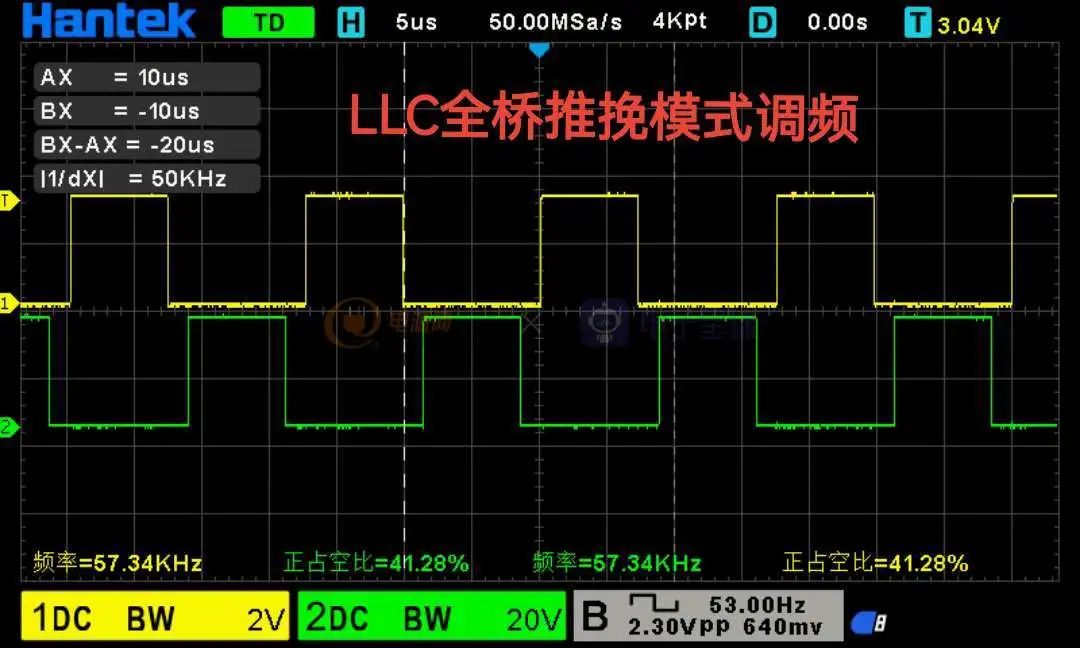

今天用开发板调试了一下工作所需要的波形时序，效果还不错，软件上最终还得用寄存器操作，库函数只能做简单的功能，不方便。

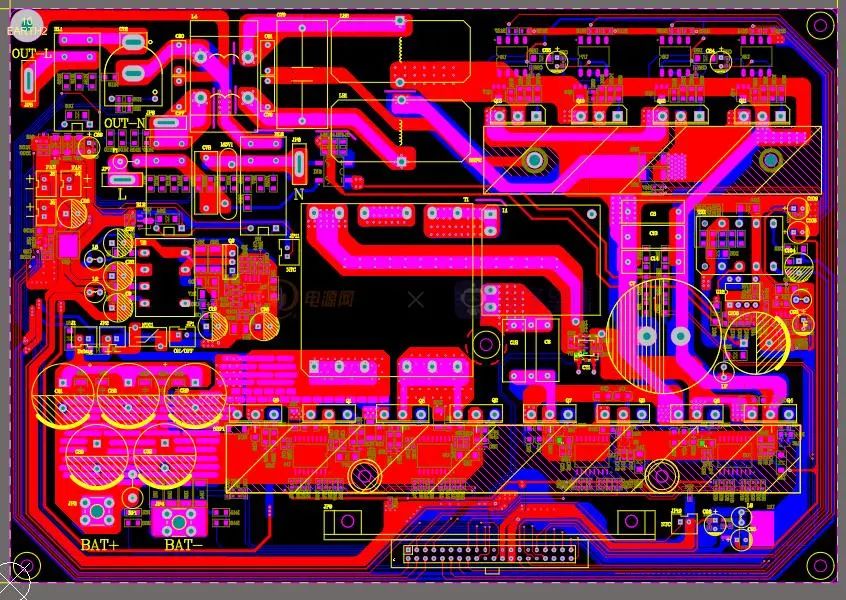

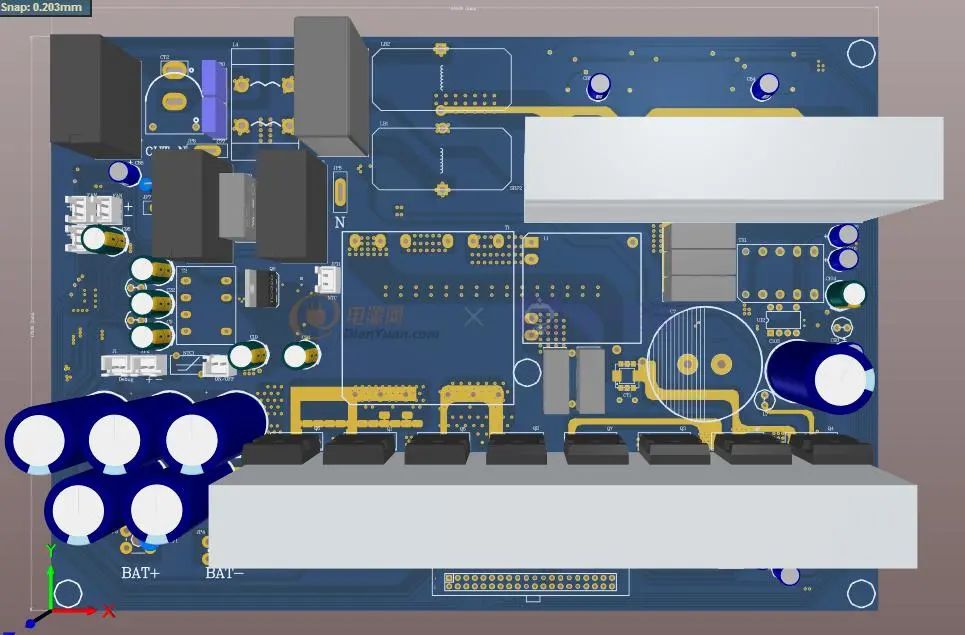

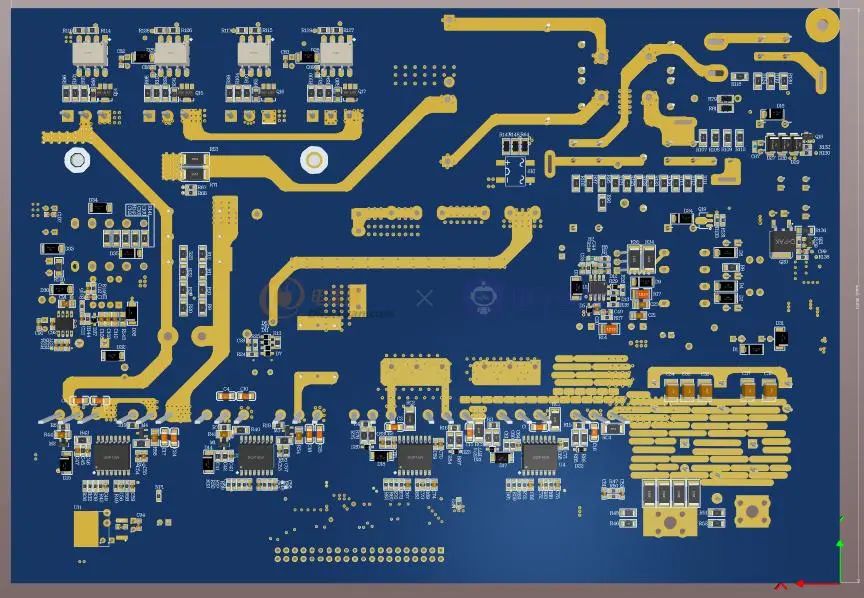

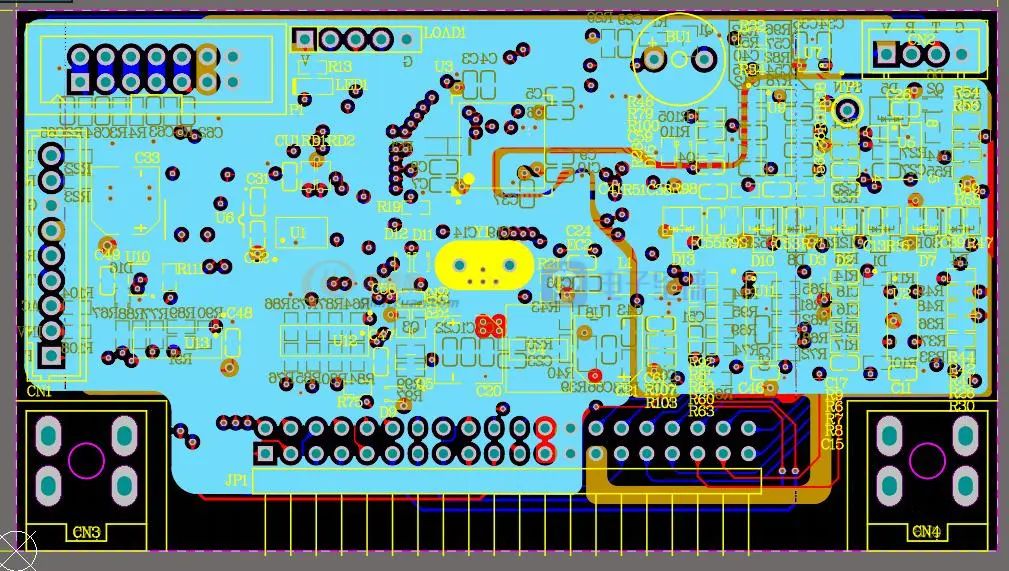

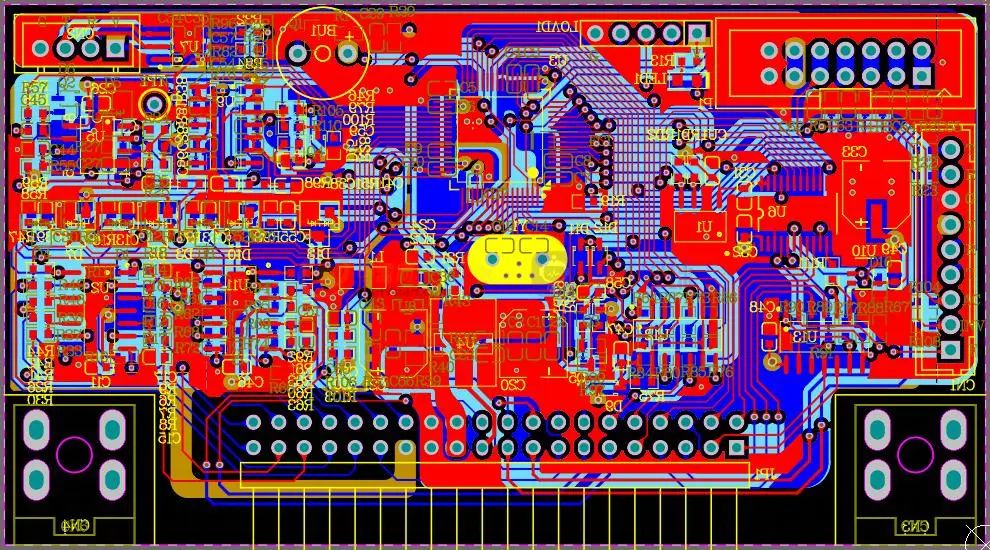

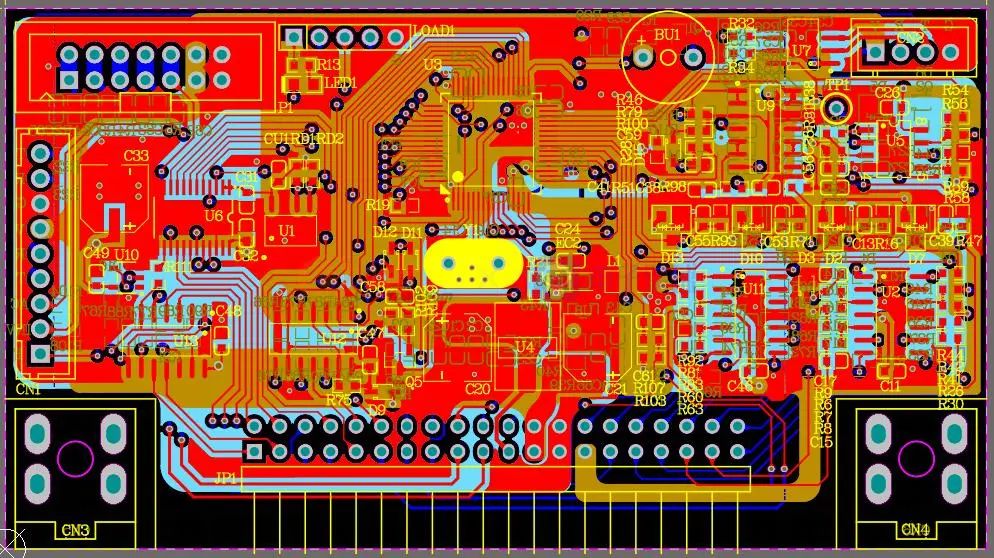

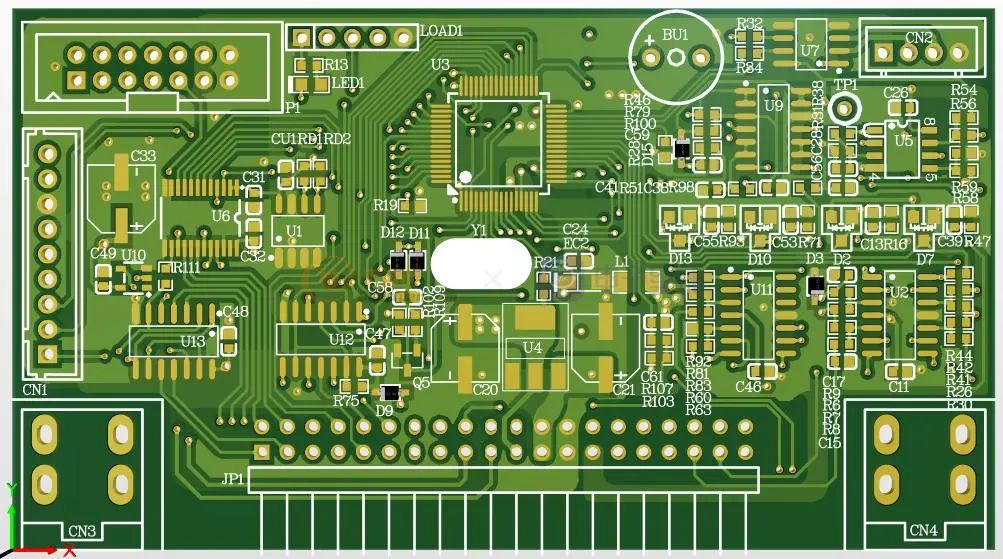

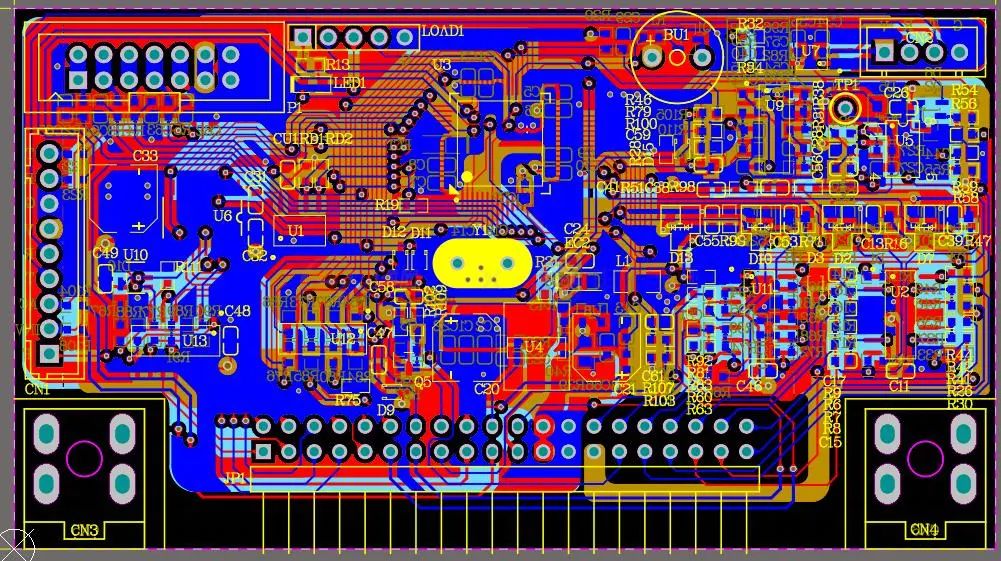

费了九牛二虎之力，驱动板终于画出来了，持续更新中。

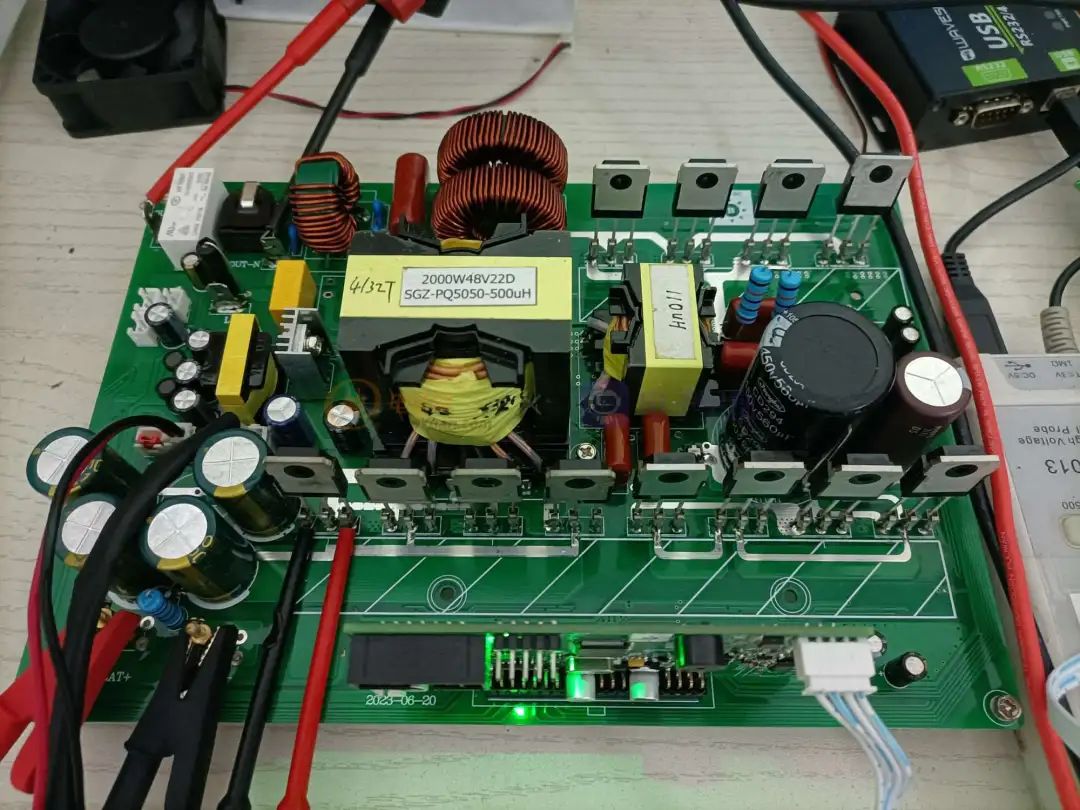

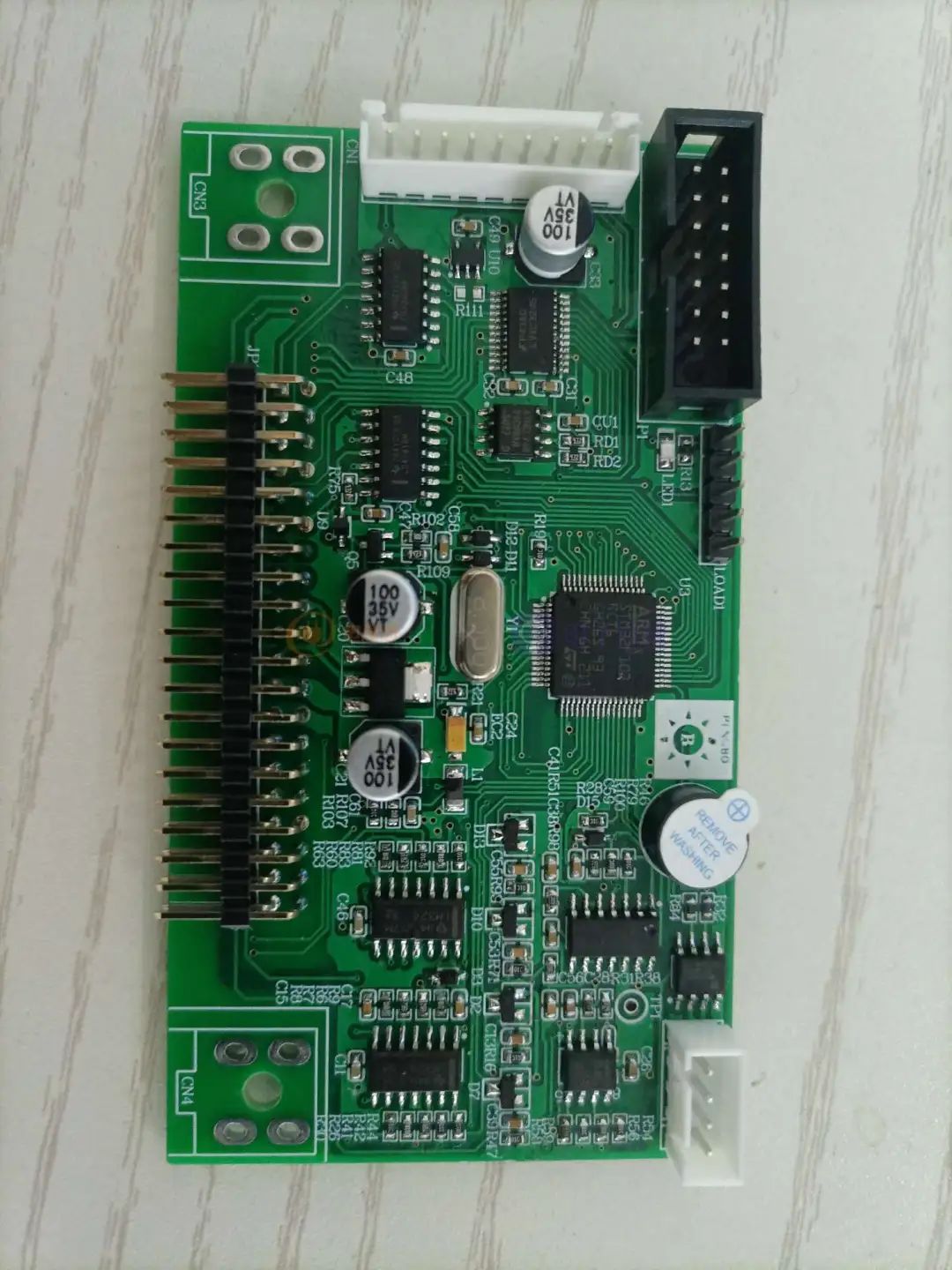

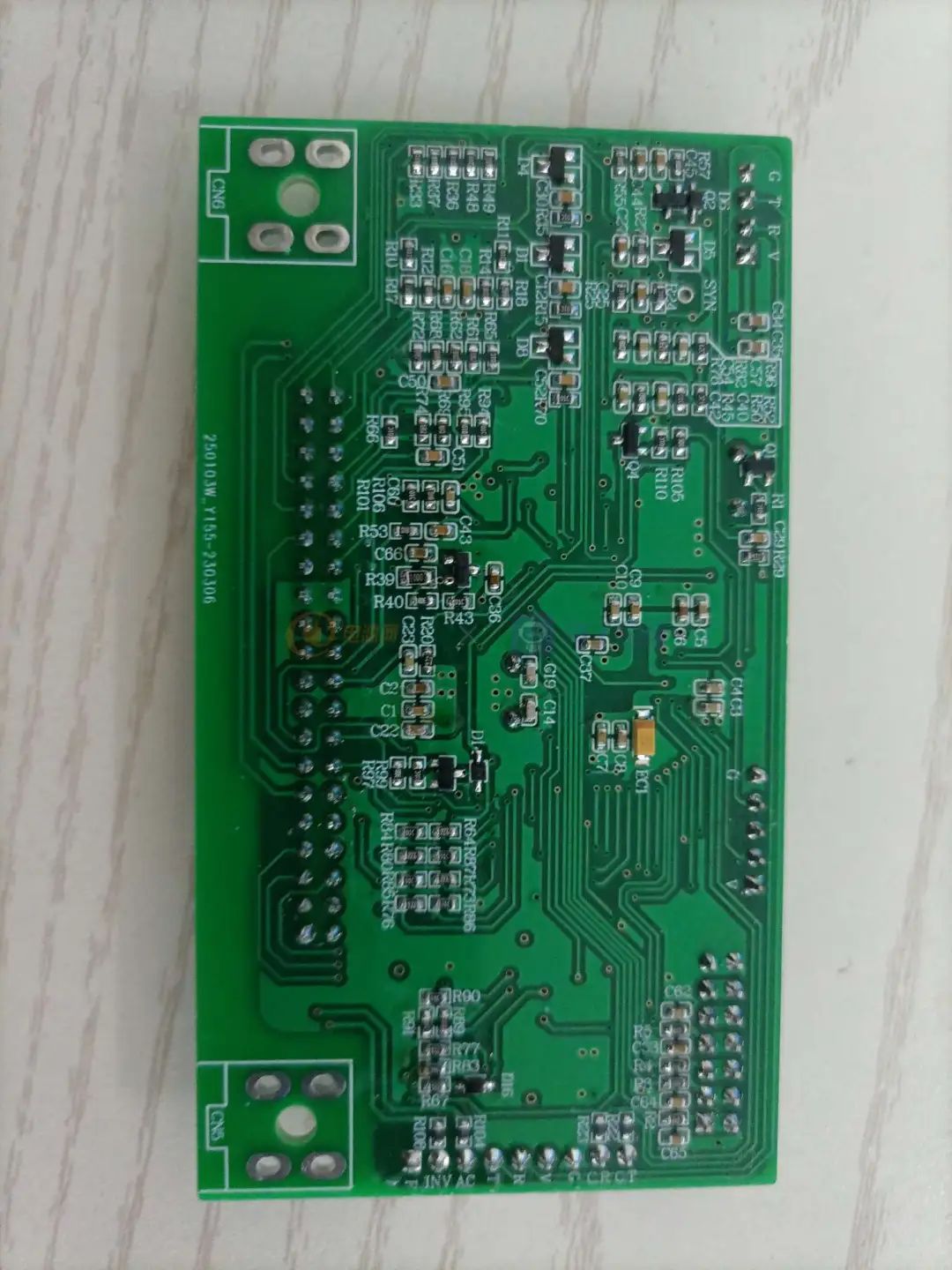

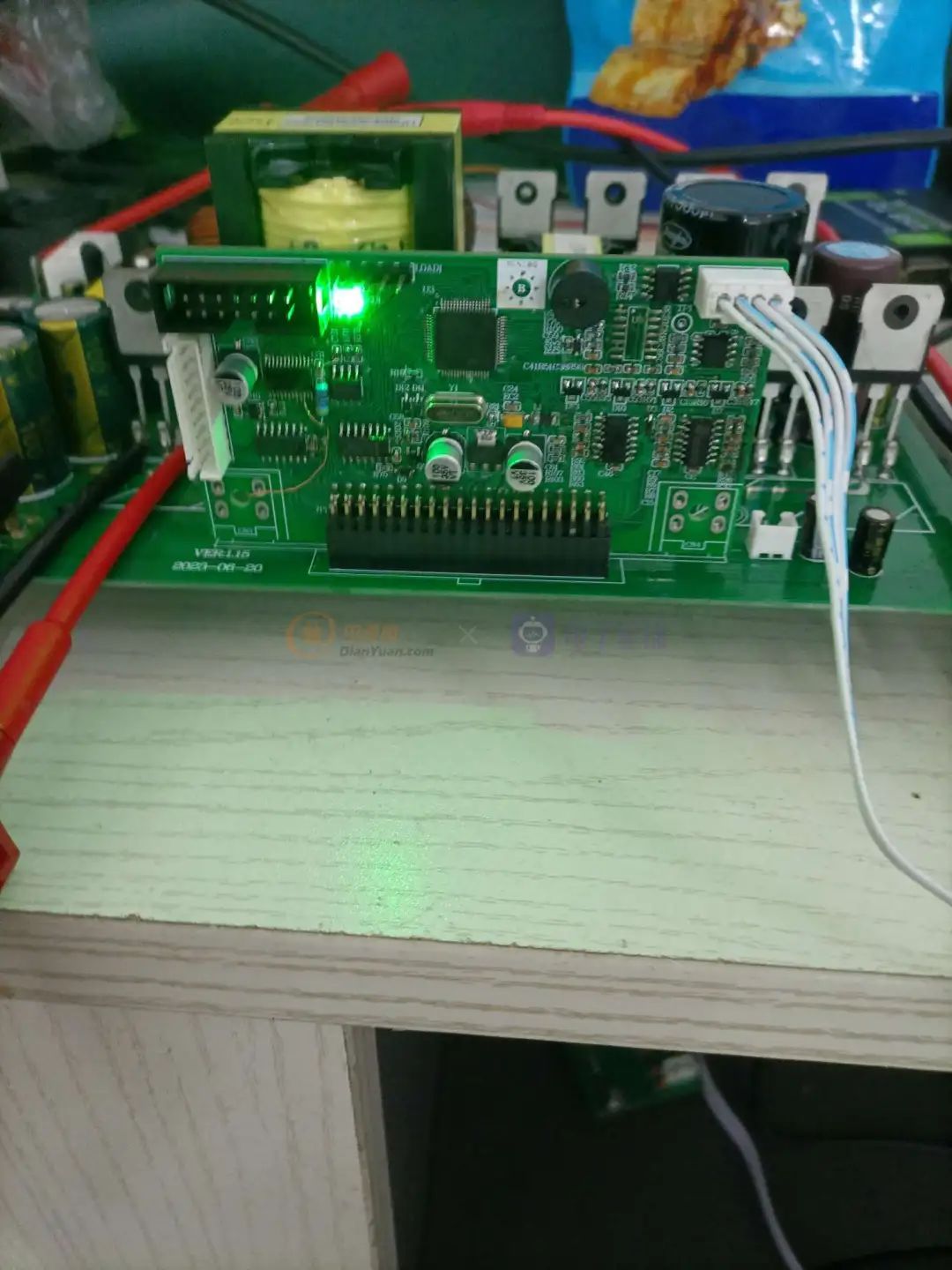

样品焊接完成，准备调试程序，持续更新中。

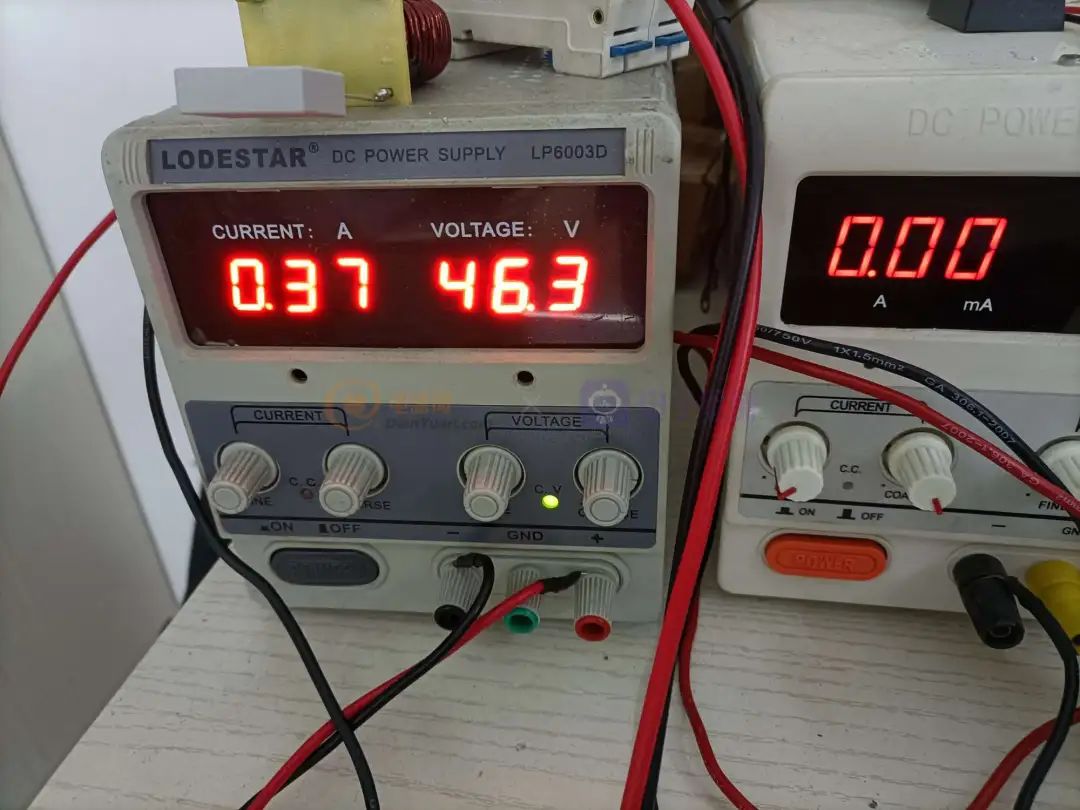

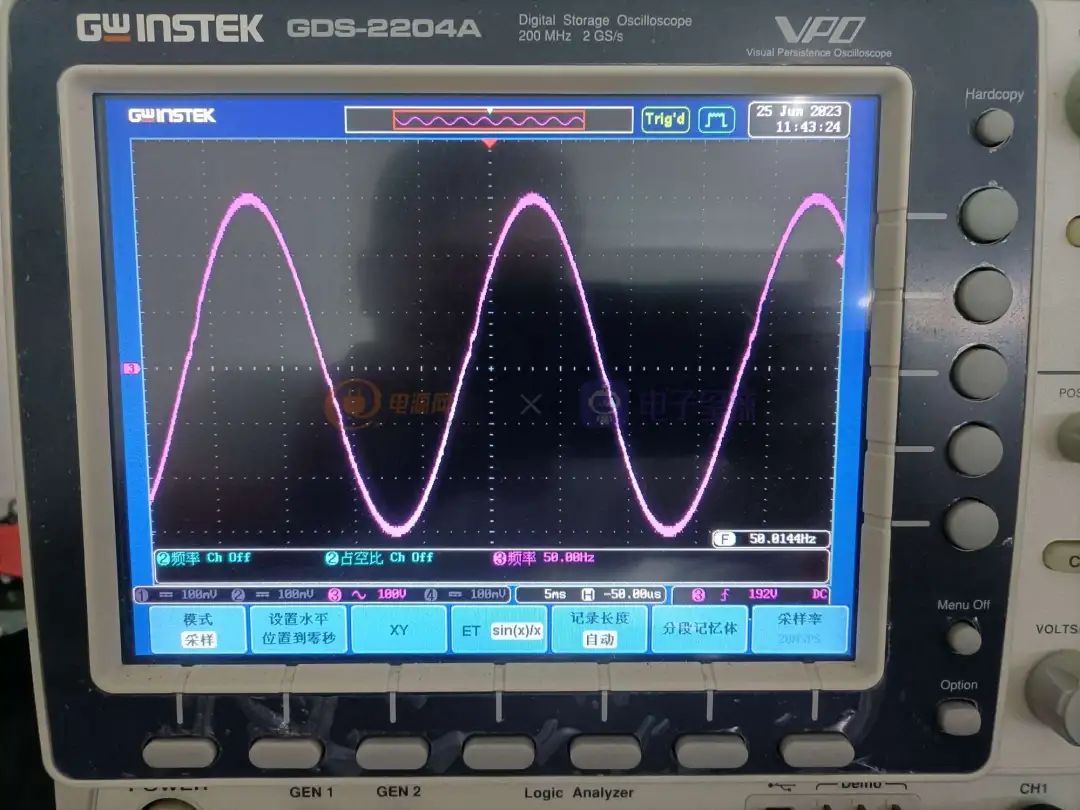

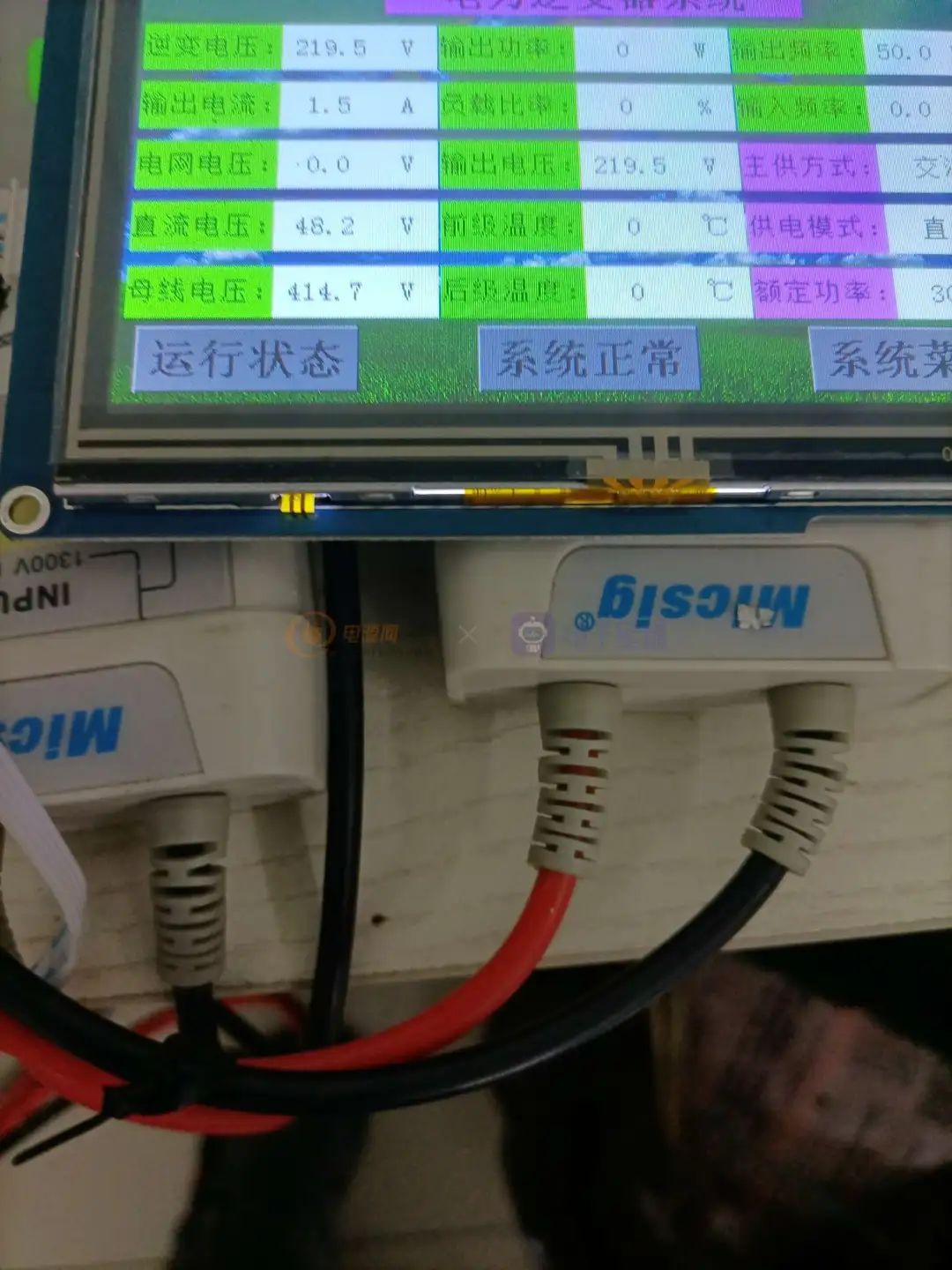

双向逆变出来了

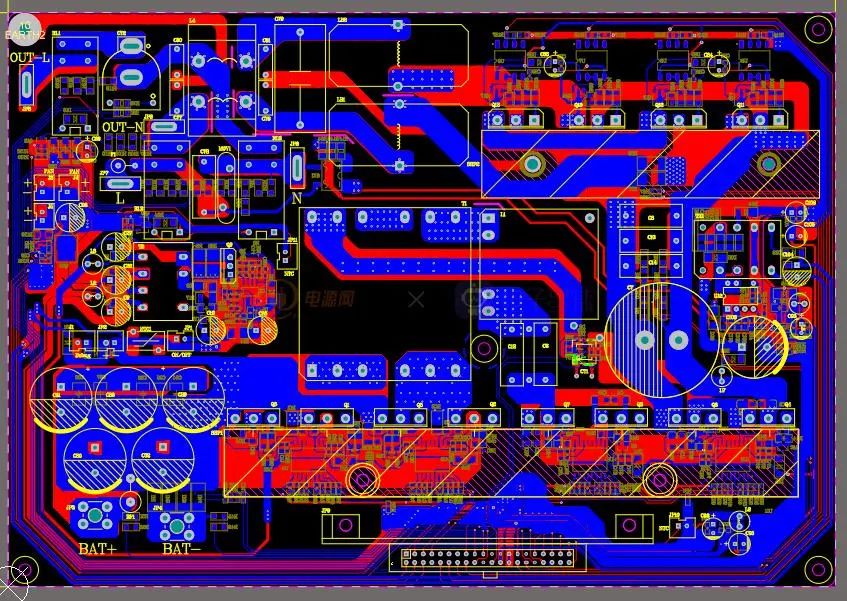

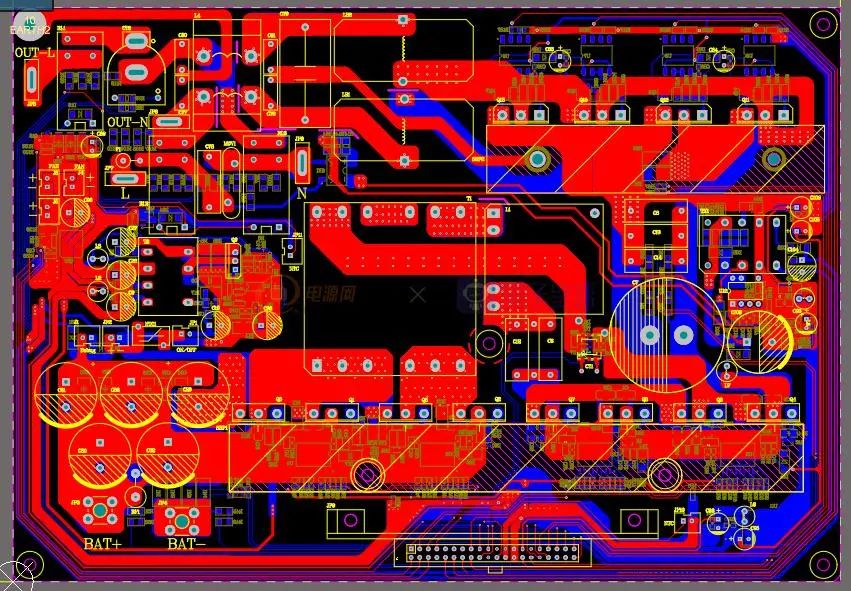

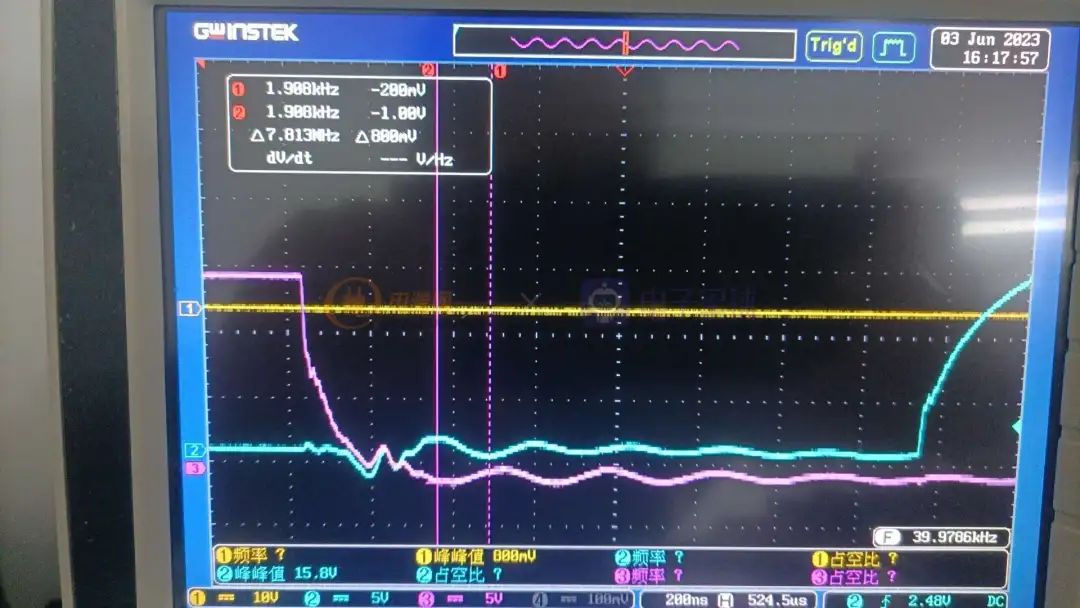

初版功率底板设计出现了问题，因为想降低成本缩小体积，采用双层板，全桥驱动出现了共模干扰，无法消除，准本做第二版，保留原来小体积，做四层板，持续更新中。

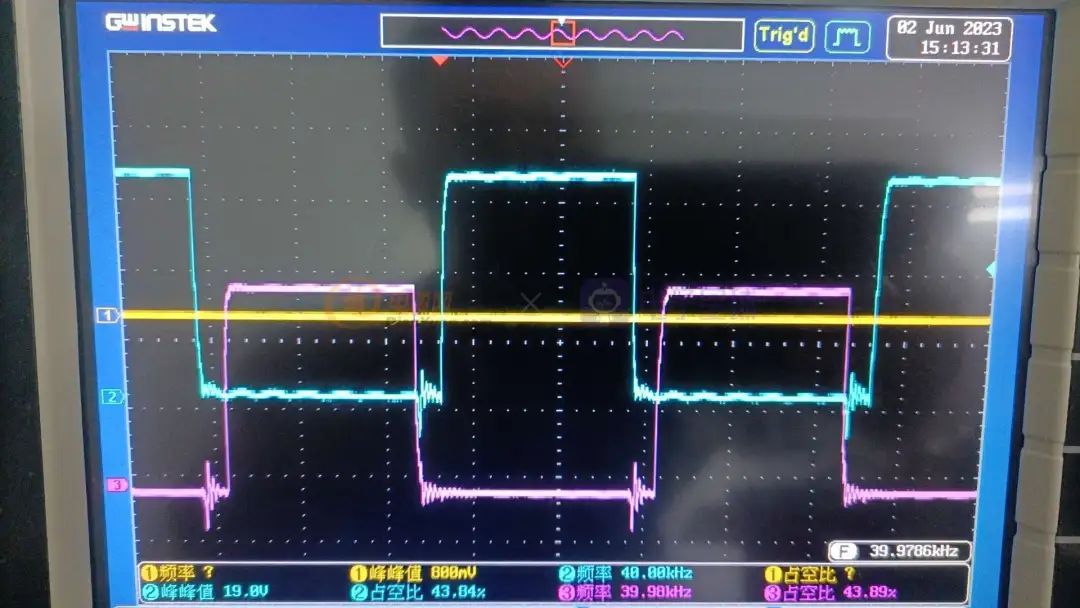

通报一下，系统基本稳定正常了，主板逆变H桥把光隔离改成了容隔离解决了共模干扰
